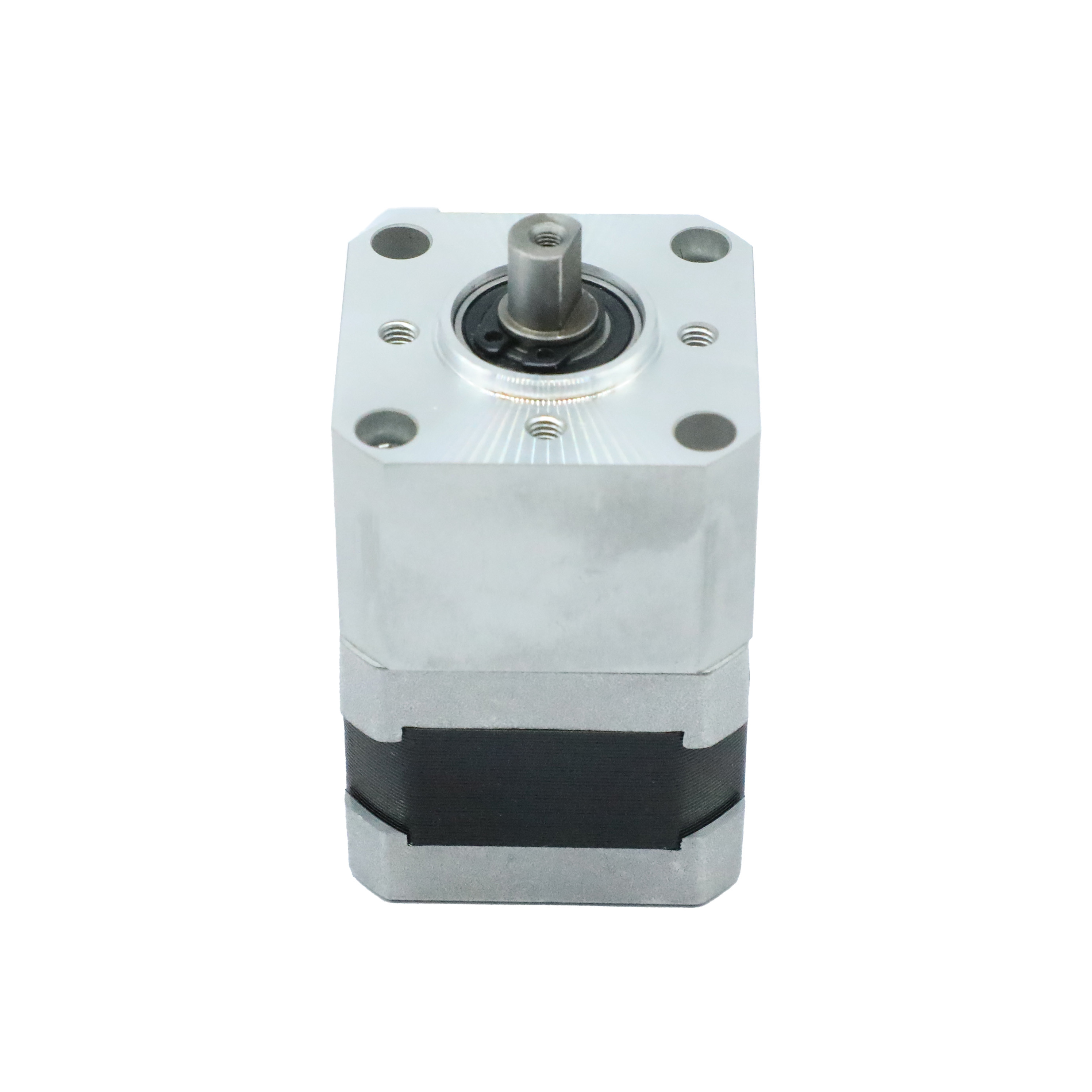

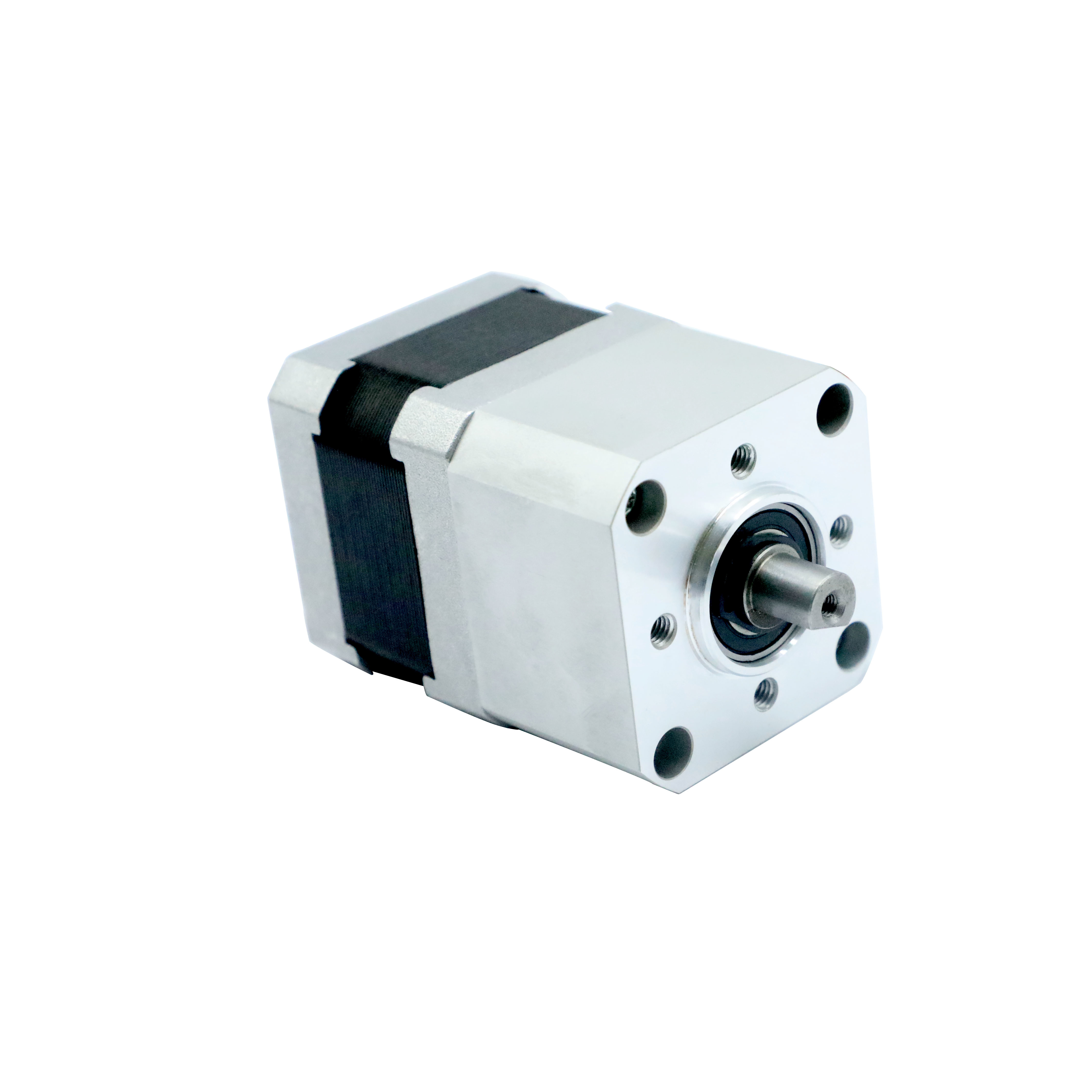

NEMA 17 TB42 Эффективная планетарная редукторная коробка передач с менее чем 5 аркминами обратной реакции

Скачать информационный лист:TB Высокоточные коробки передач.pdf

Описание продукта:

Наша планетарная редукторная коробка передач предназначена для обеспечения максимальной эффективности и надежности с низким уровнем шума и вибрации.автомобильноеКоробка передач оснащена высокоточными механизмами и способна обеспечивать обратную реакцию менее 5 дуговых минут.и уровень вибрации менее 5 мм/сКоробка передач может охлаждаться воздушным или масляным охлаждением в зависимости от конкретного применения.

Наша планетарная редукторная коробка передач предназначена для обеспечения высокой производительности и долговечности.Он изготовлен из высококачественных материалов и проходит строгие испытания контроля качества, чтобы гарантировать, что он работает надежно и последовательноКоробка передач подходит для широкого спектра применений и легко устанавливается и обслуживается. Это идеальный выбор для тех, кто ищет надежную и высокоточную коробку передач.



Особенности:

• Наименование продукта:Коробка передач планетарного редуктора
• Эффективность:До 97%
• Уровень шума:Меньше 65 дБ
• Температура:-10°C~+90°C
• Выходной момент:До 588N.m
• Продолжительность:15000(S1), 30000(S5)



Технические параметры:

Спецификация
Специальные характеристики			Этап		Соотношение	ТБ042		ТБ060		ТБ090		ТБ115		ТБ142
						TE050		TE070		TE090		TE120		TE150
Нормальный выходной крутящий момент.			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Снижение скорости движения			1,2		3 ~ 100	3 разаНормальный выходной момент
Скорость ввода n	обороты в минуту		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Максимальная скорость ввода n	обороты в минуту		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Срок службы **	РР		1,2		3 ~ 100	15000(S1),30000(S5)
Операционная температура	°C		1,2		3 ~ 100	-10°C~+90°C
Защита			1,2		3 ~ 100	IP65
Смазка			1,2		3 ~ 100	Синтетический жир
Положение крепления			1,2		3 ~ 100	В любом направлении
Шум движения	dB ((2)		1,2		3 ~ 100	¢60		¢60		¥63		¥63		₹ 65
Эффективность	%		1		3 ~ 10	97%
			2		15 ~ 100	¥95%



Механический чертеж:







Применение:

Планетарная редукторная коробка передач TB42 от компании Hetai представляет собой высокоточную и прочную коробку передач, предназначенную для удовлетворения требований самых разных приложений.TB42 имеет прочную конструкцию из стального материала и подходит для скоростей ввода 3000-5000 об/минОн имеет впечатляющую реакцию менее 5 миль, что позволяет точно управлять и движение.TB42 доступен в диапазоне соотношений от 3 до 100 и может охлаждаться с использованием воздуха или масла охлажденияОн сертифицирован как CE, так и ISO и имеет минимальное количество заказов 50. TB42 является идеальным выбором для различных приложений, включая промышленную автоматику, робототехнику, медицинские технологии,аэрокосмическая промышленность, и больше.



Настройка:

Коробка передач планетарного редуктора
Марка:Хетэй
Номер модели:TB42
Место происхождения:Чанчжоу
Сертификация:CE ISO
Минимальное количество заказа:50
Соотношение:3-100
Скорость ввода:3000-5000 оборотов в минуту
Выходной момент:До 588N.m
Способ охлаждения:Охлаждение воздухом, охлаждение маслом
Материал:Сталь
Основные моменты:Наша планетарная редукторная коробка передач является надежным и мощным решением для промышленных применений.Он изготовлен из стали и доступен с воздушным охлаждением и методами охлаждения масломОн сертифицирован CE и ISO и имеет минимальное количество заказов 50.

Поддержка и услуги:

1. 24/7 онлайн техническая поддержка

2. Экспертная консультация по выбору и применению продукта

3. Устранение неполадок и техническое обслуживание на месте

4- Комплексные ремонтные и капитальные услуги

5. Техническая подготовка и образование

6. Ориентированный дизайн и разработка



Настройка:

Какие компоненты двигателя можно настроить?

Дополнительные заказные детали включают: заказные валы, стандартные валы, ключевые валы, валы D-cut, натяжные валы и т.д.



1 Специальные валы

2 Фланцы на заказ, включая форму фланца и отверстия для установки фланца

3 Специализированная производительность

4 Специализированная оценка IP

5 Класс изоляции по заказу

6 Кабели на заказ

7 Коннекторы на заказ

8 Кодировщики на заказ

9 Интегрированные приводы и тормоза на заказ
