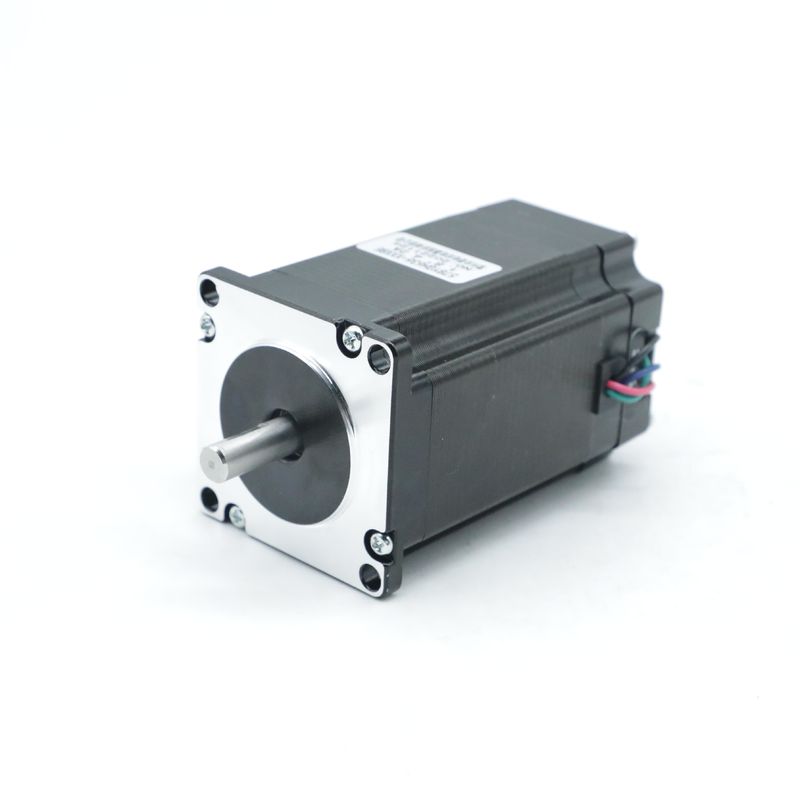

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный

Наименование марки:	HeTai
Номер модели:	Серия 57BYGH636
МОК:	50
цена:	USD
Время доставки:	28-31 ДНЕЙ
Условия оплаты:	Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

гибридный шаговый двигатель

Угол шага:

° 1,8

Свинцовый провод:

Номинальное напряжение:

2,52 В

Номинальный ток:

4.2а

Сопротивление:

0.6Ω

Индуктивность:

1,8 мГн

Удержание крутящего момента:

21 кг.см

Высота двигателя:

121 мм

Моторный вес:

0,9 кг

Упаковывая детали:

Коробка с внутренней пенопластовой коробкой, поддон

Поставка способности:

5000 ПК/МЕСЯЦ

Выделить:

Шаговый двигатель 57BYGH636

Гибридный встроенный шаговый двигатель Nema23

Шаговый двигатель Nema23 4

Описание продукта

Новый интегрированный шаговый двигатель Hetai 57BYGH636-XXXBE с коммуникацией 485, гибридный шаговый двигатель nema23 с драйвером

Преимущества интегрированного шагового двигателя с замкнутым контуром:
Компактная конструкция, малый размер, и поскольку драйвер и двигатель интегрированы, это экономит соединение между драйвером и двигателем, эффективно снижает помехи, вызванные кабелем двигателя, и уменьшает электромагнитные помехи между линиями; используется улучшенная технология подавления вибрации и технология низкого тепловыделения, что эффективно решает проблемы нагрева, вибрации и шума двигателя и драйвера.

Электрические характеристики гибридного шагового двигателя

Название продукта	Гибридный шаговый двигатель
Точность шага	± 5%
Диэлектрическая прочность	500 В переменного тока, 1 минута
Температура окружающей среды	-20℃~50℃
Сопротивление изоляции	100MΩ Мин. 500 В постоянного тока
Угол шага	1.8°
Выводной провод	4
Напряжение (В)	2.52
Ток (А/фаза)	4.2
Удерживающий момент (кг.см)	0.9 кг.см

Драйвер с коммуникацией 485

Пояснение	IRC57N
	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Непрерывный выходной ток	0.7	4	6.0	А
Напряжение питания (постоянный ток)	15	24	50	В пост. тока
метод управления	Полностью изолированная связь RS485 конструкция электрического модуля
Частотная связь RS485	До 1 МГц, рекомендуется в пределах 200 кГц
Входной ток сигнала левого и правого концевых выключателей	6	10	16	мА
Входное напряжение сигнала левого и правого концевых выключателей, требуется 24 В, можно подключить последовательно резистор 2 кОм/1 Вт с общим выводом общего анода	-	5	-	В пост. тока
Минимальная длительность импульса высокого уровня управляющего сигнала	1.5	-	-	мкс
Точка перенапряжения		55		В пост. тока
Сопротивление изоляции	100			МОм

Условия эксплуатации драйвера

Режим охлаждения		Естественное охлаждение или принудительное воздушное охлаждение
Условия эксплуатации	Место	Не размещайте рядом с другим тепловыделяющим оборудованием. Избегайте пыли, масляного тумана и коррозионных газов. Запрещено использовать в местах с высокой влажностью и сильной вибрацией, в присутствии горючих газов и проводящей пыли.
	Температура	-10℃ ～ +50℃
	Влажность	40 ～ 90% относительной влажности
	Вибрация	5.9 м/с2 МАКС.
Температура хранения		-20℃～60℃
Высота использования		Ниже 1000 метров
Вес		1-2 кг

Механические размеры Гибридный шаговый двигатель

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 0

Рыночный диапазон Hetai

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 1

Hetai также поставляет свою продукцию в США, Европу, Юго-Восточную Азию и по всему Китаю.

Из Китая за границу

Европа: Франция, Германия, Италия, Испания, Норвегия и др.

Северная Америка: США, Канада

Ассортимент продукции Hetai

Наши основные продукты: шаговые двигатели, планетарныередукторы и мотор-редукторы, бесщеточныедвигатели постоянного токасерводвигатели.

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 2

ChangZhou Hetai Motors - опытный производитель двигателей. Более 20 лет Hetai посвящает себя предоставлению профессиональных услуг по проектированию электрических интеграций и разработке стратегий автоматизации для клиентов. У нас есть разнообразное производственное оборудование, такое как сборочная линия, автоматический круглошлифовальный станок и обрабатывающие центры с ЧПУ.

Станко для намотки статоров

Hetai внедрила большое количество профессионального оборудования, что значительно повысило эффективность производства.

Профессиональное испытательное оборудование

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 5

Центр с ЧПУ

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 10

Упаковка и доставка

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 12

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 13

Строгое паллетирование и упаковка для обеспечения доставки двигателя клиенту в хорошем состоянии.

Автоматическая сборочная линия

57BYGH636 Интегрированный шаговый мотор с 485 коммуникацией Nema23 гибридный 14

Годовая производственная мощность продукции

Гибридный шаговый двигатель 3 миллиона единиц

Бесщеточный двигатель постоянного тока 2 миллиона единиц

Серводвигатель 0,05 миллиона единиц

Редуктор 0,2 миллиона единиц

С момента реорганизации в 1998 году компания достигла определенного масштаба производства и продаж, с годовым объемом производства более 3 миллионов двигателей.
