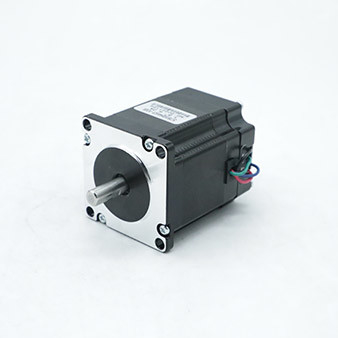

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром

Наименование марки:	HeTai
Номер модели:	Серия 57BYGH
МОК:	50
цена:	USD
Время доставки:	28-31 ДНЕЙ
Условия оплаты:	Аккредитив, Д/А, Д/П, Т/Т, западное соединение, МонейГрам

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

гибридный шаговый двигатель

Угол шага:

° 1,8

Свинцовый провод:

Номинальное напряжение:

1.68В

Номинальный ток:

4.2а

Сопротивление:

0,4 Ом

Индуктивность:

1,3 мГн

Удержание крутящего момента:

1,5 кг.см

Высота двигателя:

99 мм

Моторный вес:

0,85 кг

Упаковывая детали:

Коробка с внутренней пенопластовой коробкой, поддон

Поставка способности:

5000 ПК/МЕСЯЦ

Выделить:

Шаговый двигатель 57BYGH443-XXB

встроенный шаговый двигатель 1

5 кг·см

Описание продукта

Интегрированный шаговый двигатель 57BYGH с драйвером, управление в разомкнутом или замкнутом контуре с связью 485

Интегрированная шаговая система состоит из шагового двигателя, системы обратной связи (опционально), усилителя привода, контроллера движения и других подсистем. Если сравнивать хост-компьютер пользователя (ПК, ПЛК и т. д.) с боссом компании, то контроллер движения — это исполнитель, усилитель привода — механик, а шаговый двигатель — станок. Босс координирует сотрудничество между несколькими исполнителями посредством некоторой формы связи/протокола (телефон, телеграмма, электронная почта и т. д.).

Электрические характеристики гибридного шагового двигателя

Наименование продукта	Гибридный шаговый двигатель
Точность шага	± 5%
Диэлектрическая прочность	500 В переменного тока, 1 минута
Температура окружающей среды	-20℃~50℃
Сопротивление изоляции	100 МОм мин. 500 В постоянного тока
Угол шага	1,8°
Выводной провод	4
Напряжение (В)	1,68
Ток (А/фаза)	4,2
Удерживающий момент (кг·см)	0,85 кг·см

Механические размерыГибридный шаговый двигатель

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 0

Драйвер с связью 485

Пояснение	IRC57N
	Минимальное значение	Типичное значение	Максимальное значение	Единица измерения
Непрерывный выходной ток	0,7	4	6,0	А
Напряжение питания (постоянный ток)	15	24	50	В пост. тока
метод управления	полностью изолированная связь RS485 дизайн электрического модуля
частотная связь RS485	До 1 МГц, рекомендуется в пределах 200 кГц
Входной ток сигнала левого и правого пределов	6	10	16	мА
Входное напряжение сигнала левого и правого пределов, требуется 24 В, можно подключить последовательно резистор 2 кОм/1 Вт к общему выводу общего анода	-	5	-	В пост. тока
Минимальная длительность импульса высокого уровня управляющего сигнала	1,5	-	-	мкс
точка перенапряжения		55		В пост. тока
Сопротивление изоляции	100			МОм

Условия эксплуатации драйвера

Режим охлаждения		Естественное охлаждение или принудительное воздушное охлаждение
Условия эксплуатации	Место использования	Не размещайте рядом с другим тепловыделяющим оборудованием. Избегайте пыли, масляного тумана и коррозионных газов. В местах с высокой влажностью и сильной вибрацией запрещено использование горючих газов и проводящей пыли.
	Температура	-10℃ ~ +50℃
	Влажность	40 ~ 90% относительной влажности
	Вибрация	5,9 м/с² МАКС.
Температура хранения		-20℃~60℃
Высота использования		Ниже 1000 метров
Вес		1-2 кг

Рыночный диапазон Hetai

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 1

Hetai также поставляет свою продукцию в США, Европу, Юго-Восточную Азию и по всему Китаю.

Из Китая за границу

Европа: Франция, Германия, Италия, Испания, Норвегия и т. д.

Северная Америка: США, Канада

Ассортимент продукции Hetai

Наши основные продукты: шаговый двигатель, планетарныйредуктор и мотор-редуктор, бесщеточныйдвигатель постоянного токадвигатель, серводвигатель.

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 2

ChangZhou Hetai Motors — опытный производитель двигателей. Более 20 лет Hetai посвящает себя предоставлению профессиональных услуг по проектированию электрических интеграций и разработке стратегий автоматизации для клиентов. У нас есть различное производственное оборудование, такое как сборочная линия, автоматический круглошлифовальный станок и обрабатывающие центры с ЧПУ.

Станкостроительный завод

Hetai внедрила большое количество профессионального оборудования, что значительно повысило эффективность производства.

Шумоиспытательная камера

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 5

Центр с ЧПУ

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 6

Упаковка и доставка

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 8

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 9

Строгое паллетирование и упаковка для обеспечения доставки двигателя клиенту в хорошем состоянии.

Автоматическая сборочная линия

Интегрированный ступенчатый двигатель с управляющим с открытым или закрытым контуром 10

Годовая производственная мощность

Гибридный шаговый двигатель 3 миллиона единиц

Бесщеточный двигатель постоянного тока 2 миллиона единиц

Серводвигатель 0,05 миллиона единиц

Редуктор 0,2 миллиона единиц

С момента реорганизации в 1998 году компания достигла определенного масштаба производства и продаж, производя более 3 миллионов двигателей в год.
