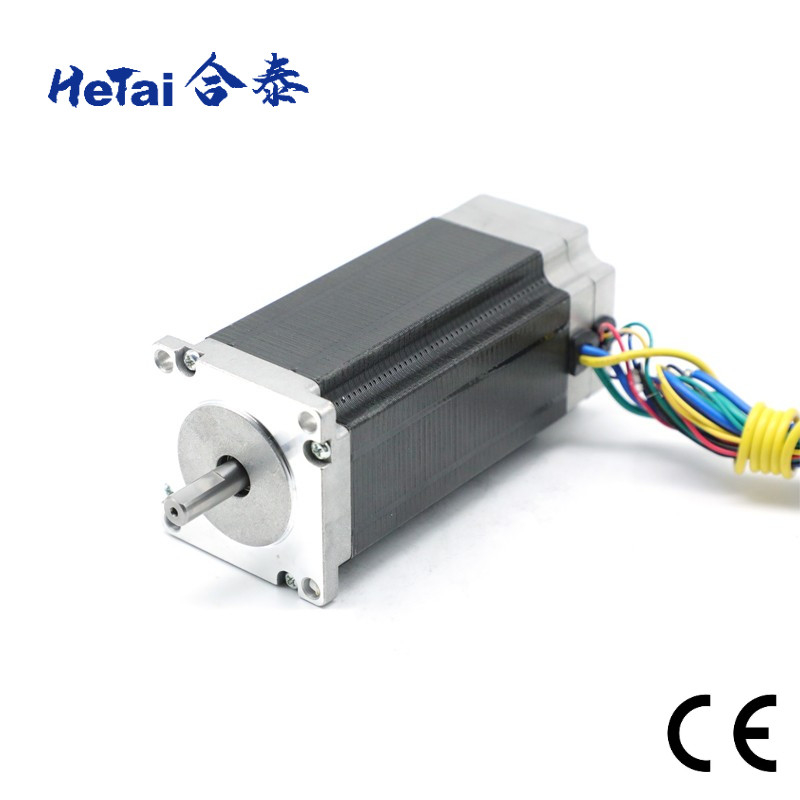

Представление 57BLF конюшни 36 v мотора 57mm Dc Nema 23 безщеточное

Представление 57BLF конюшни 36 v мотора 57mm Dc Nema 23 безщеточное

Наименование марки:	HeTai
Номер модели:	Серия 57BLF04A
МОК:	50
цена:	USD
Время доставки:	25 дней
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

бесщеточный двигатель постоянного тока

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Номинальное напряжение:

36 VDC

Крутящий момент C0,136 Нм/Аонстант:

0,09 Нм/А

Класс изоляции:

Скорость без нагрузки:

3800 rpm

Ток холостого хода:

1 ампер

Номинальная скорость:

3000± 200 об/мин

Номинальный крутящий момент:

0,8 Нм

Константа обратного электромагнитного поля:

9,47 В/КРПМ

Максимальная радиальная сила:

75 N (10 мм от переднего фланца)

Максимальная осевая сила:

15 n

Уровень IP:

IP40

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

10000 ПК/месяц

Выделить:

Безщеточный мотор 57mm Dc Nema23

безщеточный мотор Dc 36V

Мотор 3800 RPM Bldc безщеточный

Описание продукта

Бесбрюшевый двигатель Nema 23 57mm 36 V стабильная производительность оптом 57BLF

Электродвигатель постоянного тока без щетки (BLDC) - это электродвигатель, который питается напряжением постоянного тока и коммутируется электронным способом вместо щетки, как в обычных двигателях постоянного тока.В настоящее время двигатели BLDC более популярны, чем обычные двигатели постоянного тока, но развитие этого типа двигателей стало возможным только с 1960-х годов, когда была разработана полупроводниковая электроника.

Оба типа двигателей состоят из статора с постоянными магнитами или электромагнитными катушками снаружи и ротора с обмотками катушек, которые могут питаться постоянным током внутри.Когда двигатель питается постоянным током, магнитное поле будет создано внутри статора, притягивая или отталкивая магниты в роторе. Это заставляет ротор начинать вращаться.

Электрическая спецификация

Ротация: CCW смотрит с ведущего конца

Модель изготовления	Единица	57BLF04A-001
Номинальное напряжение	VDC	36
Сопротивление	ОГМС	0.4
Номинальная скорость	Обратные обороты	3000± 200
Номинальный момент	N.m.	0.8
Скорость без нагрузки	Обратные обороты	3800
Ток без нагрузки	Амперы	1
Постоянный крутящий момент	N.m/A	0.09
Константа обратного ЭМП	V/kRPM	9.47
Класс изоляции		В.

Диаграмма проводки

Таблица электрического соединения
+5 В	Красный	UL 1007 26 AWG
Зал А	Желтый
Зал В	ЗЕЛЕНЫЙ
Зал В	Синий
ГНД	ЧЕРНЫЙ
ФАЗА А	Желтый	UL 1050 20 AGW
ФАЗА В	ЗЕЛЕНЫЙ
ФАЗА В	Синий

Механическое измерение

Ассортимент продукции

Наименование продукта	Внешний диаметр	Диапазон напряжения	Диапазон мощности	Диапазон мощности	Номинальный момент
	Двигатель севера	40-130 мм	24V, 36V, 48V, 310V	100 W-3000 W	0.12 N.m-20 N.m
	Наименование продукта	Внешний диаметр	Номинальный толерантный крутящий момент	Временный толерантный момент	Эффективность
	Планетарная коробка передач и двигатель коробки передач	22-63 мм	0.1 Н.м-20 Н.м.	0.3 Н.м-60 Н.м.	65%, 72%, 81%
	Наименование продукта	Внешний диаметр	Диапазон скорости	Диапазон мощности	Номинальный момент
	Двигатель DC без щетки	28 мм-110 мм	300 - 10000 оборотов в минуту	8 W-2000 w	00,02 Н.м. - 6,5 Н.м.
	Наименование продукта	Внешний диаметр	Угол шага	Поддерживающий момент	Диапазон индуктивности
	Степной двигатель	28 мм-110 мм	0.9, 1.2, 1.8	1 кг.см-33 кг.см.	1 - 42 мх

Окончательный осмотр бесстылочного двигателя

Представление 57BLF конюшни 36 v мотора 57mm Dc Nema 23 безщеточное 5

Измерить длину двигателя Измерить длину вала Измерить круг Оулера

Представление 57BLF конюшни 36 v мотора 57mm Dc Nema 23 безщеточное 6

Измерить отверстие винта Измерить длину проволоки Измерить длину ПВХ

Расстояние

Представление 57BLF конюшни 36 v мотора 57mm Dc Nema 23 безщеточное 7

Проверьте сопротивление слушания Проверьте скорость

Сертификат

Доклад ROHS шагового двигателя
Дата: 9 июня 2021 года

Доклад BLDC Motor ROHS
Дата: 9 июня 2021 года

Сертификат CE

IATF 16949: 2016
Действует до: 02 июня 2024 года

ISO 9001:2015
Действует до: 02 июня 2024 года

Почему выбрать нас?
Мы предлагаем вам:
Инженерная поддержка
Наша профессиональная команда может помочь вам найти правильный и подходящий двигатель для вас.текстильные машины, медицинские приборы, печатные машины, интеллектуальное логистическое оборудование и так далее.

Найти
Настроить
Оптимизировать

Наша команда может помочь вам найти наиболее подходящий двигатель для вашего применения из нашего широкого выбора двигателей
Мы можем спроектировать и настроить производительность и внешний для вашего конкретного использования или сборки
Для OEM-проектов у нас более 15 лет опыта решения различных проблем в различных приложениях.

Поддержка производства
Независимо от объема заказа, мы предоставим тот же сервис. Наша инженерная команда способна предоставить вам быстрые и точные прототипы на основе ваших индивидуальных требований.

Прототипы
Стандартная партия
Высокая партия

1-10 шт.
500-5000 шт.
более 5000 штук

Масштабное производство
Наша фабрика была основана в 1999 году и площадь мастерской составляет более 15000 м2. у нас есть собственная производственная линия и центр обработки с ЧПУ, включая точность с ЧПУ универсального шлифовального бренда (Швеция),Бренд CNC (Германия), DMG токарный станк и фрезерный станк, DMG токарный станк, измерительный прибор Mahr, китайская высокоточная цилиндрическая шлифовка, CNC токарный станк, автоматическая многоголовая обмотка,автоматическая сборочная линия и так далее
