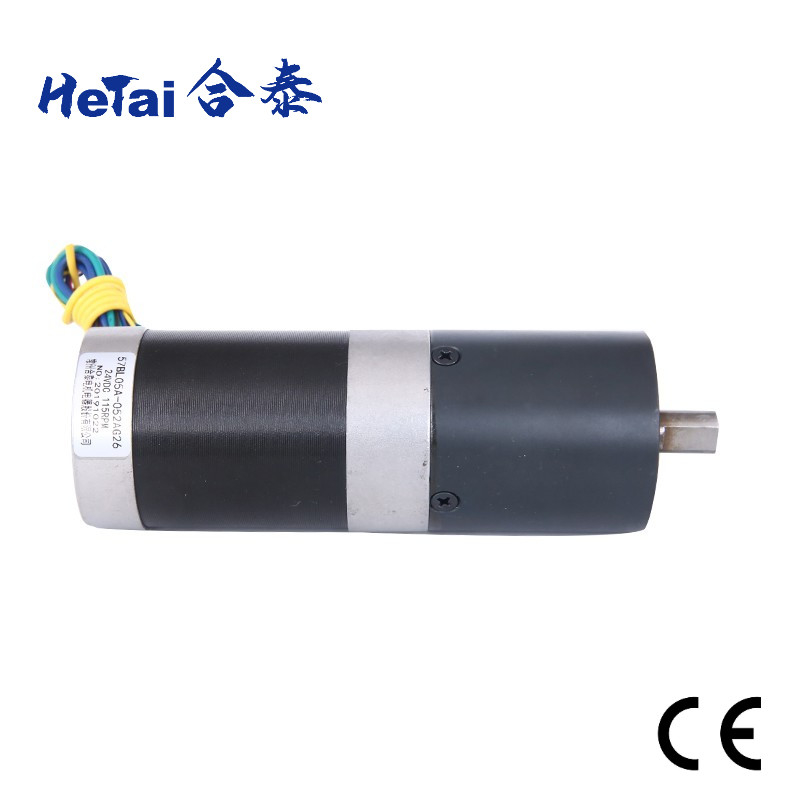

Малошумные мотор 24 v Nema 23 безщеточный зацепленный ориентированное на заказчика
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Hetai |
| Сертификация | CE ROHS ISO |
| Номер модели | 57BL05A-052AG26 |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 28-31 |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 5000pcs/month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | Мотор коробки передач безщеточный | Номинальное напряжение | 24 v |
|---|---|---|---|
| Проектная скорость | 115± 10% RPM | Расклассифицированный вращающий момент | 6,1 N.m |
| Скорость вращения на холостом ходе | 4500±10% Rpm | Сопротивление | 0,35 ОМА |
| Течение нулевой нагрузки | 1 Amps | Сопротивление изоляции | DC 100MΩ Min.500VC |
| Обматывая тип | Звезда | Диэлектрическая прочность | AC 500V 1 минута |
| Сертификация | CE ROHS ISO | Класс изоляции | B |
| Высокий свет | Мотор Nema 23 безщеточный зацепленный,Безщеточный зацепленный мотор 24V,Малошумный безщеточный зацепленный мотор |
||
Характер продукции
Малошумный Nema 23 24 мотора v 57BL05A-052AG26 ориентированных на заказчика безщеточных Geard
Наша команда инженеров имеет десятилетия опыта в конструировать и изготовлять Stepper, безщеточный, и червь, зацепляют. Это уверяет оптимальный дизайн мотора шестерни для много применение мотора шестерни.
рассмотрены, что будет мотор мотора коробки передач безщеточный мотором высокой эффективности который способен на обеспечивать большое количество вращающего момента над обширным RPM ряда скорости (500 до 15 000). В запрос клиента, эти моторы могут быть обветренный соответствовать специфическому требованию к напряжения тока, течения и скорости. Другие варианты включают привязывать, соединители и многочисленные конфигурации вала. Это создает компактное, gearmotor который делает больший выбор для применений где высокие вращающий момент и космос важны.
Электрическая спецификация:
| Модель | ||
| Часть мотора | 57BL05A-052AG26 | |
| Сопротивление | ОМЫ | 0,35 |
| Номинальное напряжение | VDC | 24 |
| Скорость вращения на холостом ходе | Rpm | 4500±10% |
| Течение нулевой нагрузки | Apms | 1 |
| Проектная скорость | Rpm | 3000± 200 |
| Расклассифицированный вращающий момент | N.m | 0,33 |
| Константа вращающего момента | N.m/A | 0,062 |
| Задняя константа EMF | V/kRPM | 6,5 |
| СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ | ||
| Расклассифицированный вращающий момент | N.m | 6,1 |
| Проектная скорость | Rpm | 115± 10% |
| Коэффициент | 26:1 | |
*Products могут быть подгоняны особенным запросом.
Монтажная схема
| ФУНКЦИЯ | ЦВЕТ | |
| +5V | КРАСНЫЙ ЦВЕТ |
UL1007 26AWG |
| ЗАЛА A | ЖЕЛТЫЙ ЦВЕТ | |
| ЗАЛА B | ЗЕЛЕНЫЙ ЦВЕТ | |
| ЗАЛА C | СИНЬ | |
| GND | ЧЕРНОТА | |
| УЧАСТОК A | ЖЕЛТЫЙ ЦВЕТ |
UL1015 20AWG |
| УЧАСТОК B | ЗЕЛЕНЫЙ ЦВЕТ | |
| УЧАСТОК C | СИНЬ |
Механический размер
Планетарная коробка передач 56mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | Шарикоподшипники | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Количество поездов коробки передач |
1 | 2 |
| Коэффициент уменьшения |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Длина (mm) |
41,3
|
59,6 |
| Вес (g) |
491,0
|
700,0 |
Механический размер
Другой коэффициент коробки передач
МОТОР NEMA 23 БЕЗЩЕТОЧНЫЙ МОЖЕТ СООТВЕТСТВОВАТЬ ПОСЛЕ КОРОБКИ ПЕРЕДАЧ
| Планетарная коробка передач 36mm | |||
| Коэффициент уменьшения | Мгновенная позволяемая нагрузка (Nm) | Длина (mm) | Количество зубчатых переборов |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Планетарная коробка передач 42mm | |||
| Коэффициент уменьшения | Мгновенная позволяемая нагрузка (Nm) | Длина (mm) | Количество зубчатых переборов |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Количество зубчатых переборов
| Основной привод | |
|
| Вторичный привод | |
|
| передача 3-этапа | |
|
Сертификат
 |
 |
 |
|
Отчет о Stepper мотора ROHS Дата: 9-ое июня 2021 |
Отчет о мотора ROHS BLDC Дата: 9-ое июня 2021 |
Cetificate CE |
 |
 |
|
IATF 16949: 2016
Действительный до: 2-ое июня 2024
|
ISO 9001: 2015
Действительный до: 2-ое июня 2024
|
Финальная инспекция безщеточного мотора
|
||||
| Измерьте длину мотора | Измерьте длину вала | Измерьте круг Ouler | ||
|
||||
| Измерьте расстояние отверстия винта | Измерьте длину провода | Измерьте длину PVC | ||
|
||||
| Испытайте сопротивление | Слушать | Испытайте скорость | ||
Package&Delivery
вопросы и ответы
1.Are вы фабрика?
Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главный продукт включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода и планетарную коробку передач.
2. Вы имеете другую информацию о возможностях контактов?
Да, пожалуйста отправьте нас по электронной почте: info@ht-motor.com 3. Как можем мы получить ваш каталог?
Пожалуйста посетите под вебсайтом для того чтобы загрузить его: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
образец теста 3.Can i?
Да, образцы и перевозка поручены.
4.Can я получить подгонянный продукт?
Конечно, все продукты можно подгонять основанный в особенном запросе.
5.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.
6. Что условия оплаты?
T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают
7. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.
8.What гарантия для ваших продуктов?
Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
