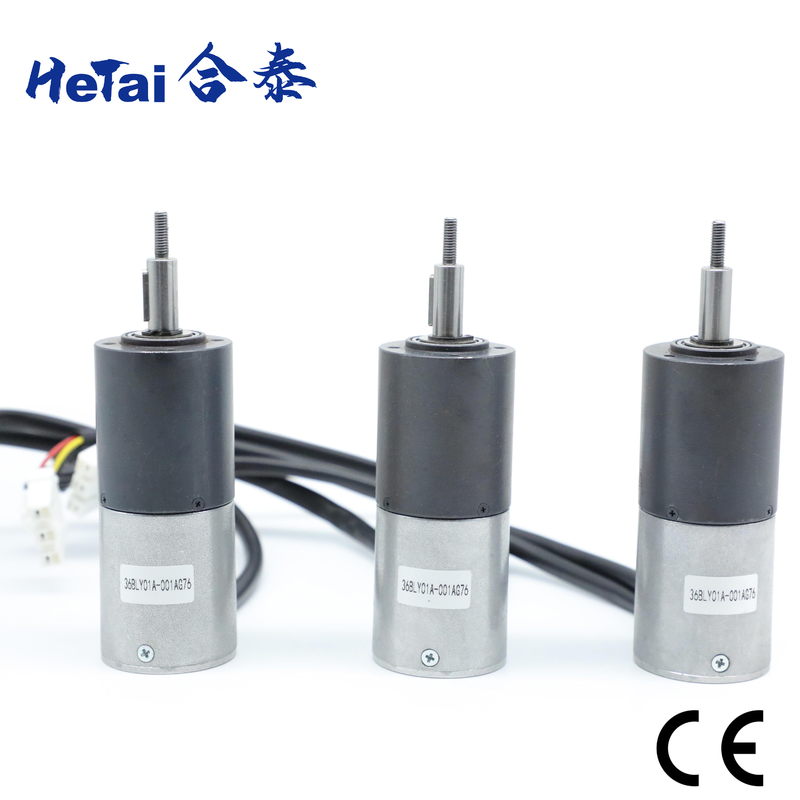

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm

Наименование марки:	Hetai
Номер модели:	36BLY01A-AG76
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE ROHS ISO

Название продукта:

Мотор коробки передач безщеточный

Напряжение тока:

Проектная скорость:

94 rpm

Расклассифицированный вращающий момент:

1,5 м. мили

коэффициент уменьшения:

Сопротивление:

2,4 ОМА

Скорость вращения на холостом ходе:

8900 Rpm

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Обматывая тип:

Звезда

Сила выхода:

Сертификация:

CE ROHS ISO

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

Безщеточный зацепленный мотор Nema14

2 4 ома безщеточного зацепленного мотора

Описание продукта

Безщеточная цена по прейскуранту завода-изготовителя 36BLY01A-AG76 Nema14 24 v мотора Geard 2,4 ома

Автомобиль Changzhou Hetai опытный изготовитель мотора. На больше чем 20 лет, Hetai было совершено к обеспечивать клиентов с профессиональными электрическими стратегиями дизайна и автоматизации интеграции.

С исключительными вращающим моментом и скоростью, размеры более высокой эффективности и пакета одетые для того чтобы отвечать ваши потребностямы, безщеточные моторы DC соотвествуют даже самые строгие. Безщеточный мотор DC предлагает превосходное управление скорости и положения, длинную жизнь, и высокую плотность вращающего момента. Эта семья небольших моторов dc помогает вам обратиться к широкому диапазону специфических требований для вращающего момента и скорости пока предусматривающ уменьшенные потери утюга, улучшенную эффективность и более крутую деятельность.

Электрическая спецификация:

		Модель
Часть мотора		36BLY01A-AG76
Сопротивление	ОМЫ	2,4
Номинальное напряжение	VDC	24
Скорость вращения на холостом ходе	Rpm	8900
Течение нулевой нагрузки	Apms	0,5
Проектная скорость	Rpm	7100± 200
Расклассифицированный вращающий момент	N.m	0,03
Константа вращающего момента	N.m/A	0,015
Задняя константа EMF	V/kRPM	1,6
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент	N.m	1,5
Проектная скорость	Rpm	94
Коэффициент		76:1

*Products могут быть подгоняны особенным запросом.

Монтажная схема

ФУНКЦИЯ	ЦВЕТ
+5V	КРАСНЫЙ ЦВЕТ	UL3226 26AWG
ЗАЛА A	СИНЬ
ЗАЛА B	ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА C	БЕЛИЗНА
GND	ЧЕРНОТА
УЧАСТОК A	КРАСНЫЙ ЦВЕТ	UL1330 22AWG
УЧАСТОК B	ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК C	ЧЕРНОТА

Механический размер

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 0

Планетарная коробка передач 36mm

Расквартировывать материал	Носить на выходе	Радиальная нагрузка (10mm от фланца) n	Аксиальная нагрузка вала (n)	Сила пресс-пригонки вала максимальная (n)	Радиальная игра вала (mm)	Толкнутая игра вала (mm)	Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии	Подшипники рукава	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Планетарная коробка передач 36mm
Коэффициент уменьшения	Мгновенная позволяемая нагрузка (Nm)	Длина (mm)	Количество зубчатых переборов
1/4	1,0	24,8	1
1/5
1/16	3,5	32,4	2
1/20
1/25
1/53	7,5	41,9	3
1/62
1/76
1/94
1/117

Механический размер

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 1

Сертификат


			Отчет о Stepper мотора ROHS
Дата: 9-ое июня 2021

			Отчет о мотора ROHS BLDC
Дата: 9-ое июня 2021

			Cetificate CE

			IATF 16949: 2016
Действительный до: 2-ое июня 2024

			ISO 9001: 2015
Действительный до: 2-ое июня 2024

ОБОРУДОВАНИЕ ИЗГОТОВЛЕНИЯ

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 7

ЦЕНТР CNC МОЛОТЬ РОТОРА СВАРЩИК ПЯТНА ЛАЗЕРА

КРУГ ВЫХОДА

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 8

АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ МАШИНА ЗАМОТКИ

МАШИНА ЗАМОТКИ МАШИНА ЗАМОТКИ

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 9

АВТОМАТИЧЕСКИЙ СБОРОЧНЫЙ КОНВЕЙЕР СБОРОЧНЫЙ КОНВЕЙЕР

СБОРОЧНЫЙ КОНВЕЙЕР

Финальная инспекция безщеточного мотора

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 10

Измерьте мотор Измерение длины вал Длина измеряет круг Ouler

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 11

Измерьте отверстие винта Измерьте длину провода Измерьте длину PVC

Расстояние

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 12

Испытайте сопротивление Слушать Испытайте скорость

Package&Delivery

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 13

Nema14 безщеточный зацепленный мотор 36BLY01A-AG76 24 v 2,4 ома 36mm 14

вопросы и ответы

1.Are вы фабрика?

Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главный продукт включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода и планетарную коробку передач.

2. Вы имеете другую информацию о возможностях контактов?
Да, пожалуйста отправьте нас по электронной почте: info@ht-motor.com 3. Как можем мы получить ваш каталог?
Пожалуйста посетите под вебсайтом для того чтобы загрузить его: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

образец теста 3.Can i?
Да, образцы и перевозка поручены.

4.Can я получить подгонянный продукт?
Конечно, все продукты можно подгонять основанный в особенном запросе.

5.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.

6. Что условия оплаты?
T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают

7. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.

8.What гарантия для ваших продуктов?
Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
