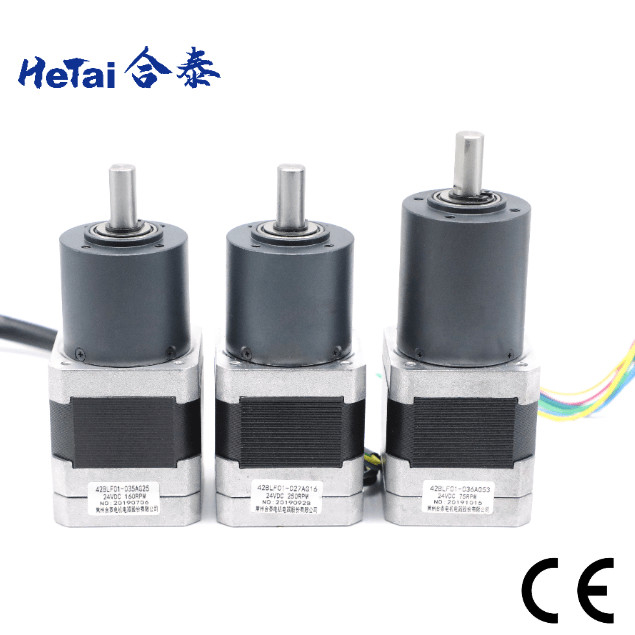

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm

Наименование марки:	Hetai
Номер модели:	Серия 42BLF01
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Обматывая тип:

Звезда

Номинальное напряжение:

24 В

Сопротивление:

2,2 ома

Скорость без нагрузки:

5000±10% об/мин

Ток без нагрузки:

0,8 А/с Макс.

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Угол эффекта Холла:

Электрический угол 120°

Уровень защиты:

IP40

Cetification:

CE ROHS ISO

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/Month

Выделить:

Мотор 24v планетарной коробки передач безщеточный

Мотор 42mm планетарной коробки передач безщеточный

мотор коробки передач 0.8A безщеточный

Описание продукта

Бесщеточный двигатель с редуктором 24 В 0,8 А Nema 17 42 мм 42BLF01-027AG16 с планетарным редуктором

Hetai поставляет свою продукцию в США, Европу, Юго-Восточную Азию и по всему Китаю. Продукция применяется в робототехнике, упаковочном оборудовании, текстильном оборудовании, медицинских приборах, печатном оборудовании, оборудовании для интеллектуальной логистики...

Планетарный мотор-редуктор имитирует планетарную вращательную систему; входной вал приводит в движение центральную шестерню, также известную как солнечное колесо, которая затем вращает окружающие шестерни, также известные как сателлиты. Обычно планетарные шестерни используются в качестве редукторов. Они используются для замедления двигателя и увеличения крутящего момента. Крутящий момент — это рабочая мощность машины.

Электрические характеристики бесщеточного двигателя с редуктором Nema 17

Деталь двигателя
Модель производителя		42BLF01-027AG16
Номинальная выходная мощность	Вт	26
Сопротивление	Ом	2,2
Номинальное напряжение	В постоянного тока	24
Скорость без нагрузки	об/мин	5000± 10%
Ток без нагрузки	Макс. Ампер	0,8
Номинальная скорость	об/мин	4000± 10%
Номинальный крутящий момент	Н·м	0,063
Пиковый крутящий момент	Н·м	0,12
Постоянная крутящего момента	Н·м/А	0,042
Постоянная ЭДС самоиндукции	В/к об/мин	4,4
ХАРАКТЕРИСТИКИ С ПЛАНЕТАРНЫМ РЕДУКТОРОМ
Номинальный Крутящий момент	Н·м	0,7
Номинальная скорость	об/мин	250± 10%
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ		16:1

*Продукция может быть изготовлена на заказ по специальному запросу.

Схема подключения

ФУНКЦИЯ	ЦВЕТ
+5В	КРАСНЫЙ	UL1007 26AWG
HALL A	ЖЕЛТЫЙ
HALL B	ЗЕЛЕНЫЙ
HALL C	СИНИЙ
ЗЕМЛЯ	ЧЕРНЫЙ
ФАЗА A	ЖЕЛТЫЙ	UL3265 22AWG
ФАЗА B	ЗЕЛЕНЫЙ
ФАЗА C	СИНИЙ

Механические размеры

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 0

Электрические характеристики редуктора 36 мм:

Материал корпуса	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца) Н	Осевая нагрузка на вал (Н)	Макс. сила запрессовки вала (Н)	Радиальный зазор вала (мм)	Осевой зазор вала (мм)	Люфт при отсутствии нагрузки (°)
Порошковая металлургия	подшипники скольжения	≤120	≤80	≤500	≤0,03	≤0,1	≤1,5

Передаточное число	Номинальный допустимый крутящий момент (Нм)	Макс. кратковременный допустимый крутящий момент (Нм)	КПД %	Длина (мм)	Вес (г)	Количество ступеней редуктора
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Механические размеры

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 1

Другие передаточные числа редуктора

Планетарный редуктор 42 мм
Передаточное число	Номинальный допустимый крутящий момент (Нм)	Макс. кратковременный допустимый крутящий момент (Нм)	КПД %	Длина (мм)	Вес (г)	Количество ступеней редуктора
1/4	1,0	3,0	81%	32,5	170	1
1/6
1/15	4,0	12	72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60,1	267

Планетарный редуктор 56 мм
Передаточное число	Номинальный допустимый крутящий момент (Нм)	Макс. кратковременный допустимый крутящий момент (Нм)	КПД %	Длина L (мм)	Вес (г)	Количество ступеней редуктора
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 2

ЛАБОРАТОРИЯ ШЛИФОВКА РОТОРА CNC ЦЕНТР

ВНЕШНИЙ КРУГ

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 3

АВТОМАТИЧЕСКАЯ СБОРОЧНАЯ ЛИНИЯ СБОРОЧНАЯ ЛИНИЯ

СБОРОЧНАЯ ЛИНИЯ

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 4

ЛИНЕЙНЫЙ ШАГОВЫЙ ДВИГАТЕЛЬ РЕДУКТОР СТАТОР ПОСЛЕ ОБМОТКИ

Nema 17 мотора 24v 0.8A планетарной коробки передач безщеточный 42mm 5

ИСПЫТАНИЕ НА ПРОБОЙ ИСПЫТАНИЕ СЕРВОДВИГАТЕЛЯ ПРОВЕРКА РАЗМЕРОВ

Сертификация


			Отчет ROHS по шаговому двигателю
Дата: 09 июня 2021 г.

			Отчет ROHS по бесщеточному двигателю
Дата: 09 июня 2021 г.

			Сертификат CE


			IATF 16949: 2016
Действителен до: 02 июня 2024 г.

			ISO 9001: 2015
Действителен до: 02 июня 2024 г.

Почему выбирают нас
Мы предлагаем вам:
Инженерная поддержка
Наша профессиональная команда поможет вам найти подходящий и соответствующий двигатель. Наши инженеры имеют богатый опыт работы с продуктами управления движением в различных отраслях, таких как: робототехника, упаковочное оборудование, текстильное оборудование, медицинские приборы, печатное оборудование, оборудование для интеллектуальной логистики и т. д.

			Найти
			Настроить
			Оптимизировать

			Наша команда поможет вам найти наиболее подходящий двигатель для вашего применения из нашего широкого ассортимента двигателей

			Мы можем разработать и настроить характеристики и внешний вид для вашего конкретного использования или сборки
			Для OEM-проектов у нас более 15 лет опыта решения различных проблем в различных приложениях. Мы совершенствуем нашу продукцию вместе с нашими клиентами.

Производственная поддержка
Независимо от объема заказа, мы предоставим одинаковый сервис. Наша команда инженеров сможет быстро и точно изготовить прототипы в соответствии с вашими индивидуальными требованиями.

			Прототипы
			Стандартная партия
			Крупносерийная партия

			1-10 шт.
			500-5000 шт.
			более 5000 шт.

Крупномасштабное производство
Наша фабрика была основана в 1999 году, площадь цеха составляет более 15 000 м². У нас есть собственная производственная линия и центр обработки с ЧПУ, включая прецизионный универсальный шлифовальный станок с ЧПУ (Швеция), станок с ЧПУ (Германия), токарно-фрезерный станок DMG, токарный станок DMG, измерительный прибор Mahr, китайский прецизионный круглошлифовальный станок, токарный станок с ЧПУ, автоматический многоголовочный намоточный станок, автоматическую сборочную линию и т. д.
