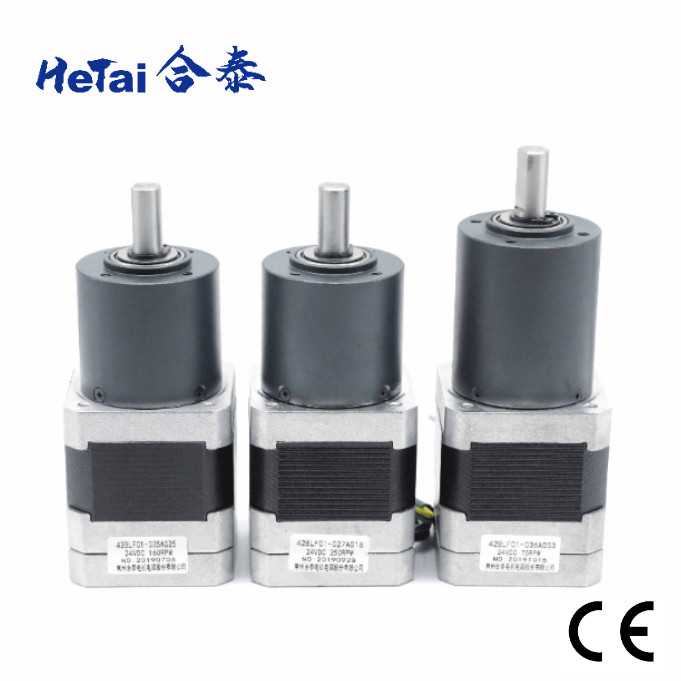

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный

Наименование марки:	Hetai
Номер модели:	42BLF01
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Номинальное напряжение:

24 В постоянного тока

Сопротивление:

2,2 ома

Соотношение выходной мощности:

Ток холостого хода:

0,5 Amps

Скорость без нагрузки:

5000±10% об/мин

Температура окружающей среды:

-20℃~+50℃

Соотношение:

Обматывая тип:

Звезда

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Класс изоляции:

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/Month

Выделить:

Мотор 0.5A коробки передач Nema 17 безщеточный

2 2 ОМА мотора коробки передач безщеточного

Описание продукта

42BLF01-036AG53 Коробка передач Бесбрюшевый двигатель Фабрика поставки Nema 17 0.5A 24V 2.2OHMS 42mm

Hetai всегда ставит потребности клиентов на первое место. Мы не только предоставляем высококачественные продукты, мы считаем, что помогать клиентам делать лучшие продукты является самой важной миссией.Hetai получила сертификацию ISOКачество этого продукта также было признано многими клиентами.

42BLF-036AG53 nema17 24V завод поставки постоянного тока коробки передач двигатель подходит для роботов упаковки машины текстовые машины медицинские приборы печатные машины и интеллектуальная логистика.Коробка передач, также известная как редуктор передач или редуктор скорости, представляет собой набор передач, которые могут быть добавлены к мотору для резкого снижения скорости и/или увеличения крутящего момента.Каждый тип коробки передач работает в унисон с двигателем для достижения желаемого скорости и крутящего момента.

Электрическая спецификация

Часть двигателя
Модель изготовления		42BLF01-036AG53
Сопротивление	ОГМС	2.2
Номинальное напряжение	VDC	24
Нет скорости нагрузки	RPM	5000± 10%
Нет нагрузки	Амперы	0.5
Номинальная скорость	Обратные обороты	4000± 10%
Номинальный момент	N.m.	0.063
Номинальная выходная мощность	W	26
Постоянный крутящий момент	N.m/A	0.046
Класс изоляции		В.
Спецификации двигателя с планетарной передачей
Номинальный момент	N.m.	2.17
Номинальная скорость	Обратные обороты	75± 10%
Отношение		5:1

* Продукция может быть настроена по специальному запросу.

Диаграмма проводки

Функция	Цвет
+5В	Красный	UL1007 26AWG
Зал А	Желтый
HALLB	ЗЕЛЕНЫЙ
HALLC	Синий
ГНД	ЧЕРНЫЙ
ФАЗА А	Желтый	UL3265 22AWG
ФАЗА В	ЗЕЛЕНЫЙ
ФАЗА В	Синий

Механическое измерение

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный 0

Планетарная коробка 36 мм

Материал для жилья	Подшипник на выходе	Радиальная нагрузка ((10 мм от фланца) N	Аксиальная нагрузка вала ((N)	Максимальная сила нажатия вала (N)	Радиальная разметка вала ((мм)	Удаление тяги вала ((мм)	Отторжение при отсутствии нагрузки (°)
Металлургия порошка	Кольцевые подшипники	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Количество поездов с коробками передач	1	2	3
Соотношение уменьшения	1/5	1 / 14, 1 / 16, 1 / 20, 1 / 25	1/53,1/62,1/76,1/94,1/117
Длина ((мм)	24.8	32.4	41.9
Масса ((g)	145.0	173.0	213.0

Механическое измерение

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный 1

Прочие коэффициенты коробки передач

Планетарная коробка 42 мм
Коэффициент уменьшения	Номинальный допустимый крутящий момент (Nm)	Максимальный моментный толерантный крутящий момент (Nm)	Эффективность в %	Длина (мм)	Масса ((g)	Количество рельсов
1/4	1.0	3.0	81%	32.5	170	1
1/6
"Слушай, что я говорю!"	4.0	12	72%	46.3	207	2
Отношения с другими людьми, 1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/12
1/155
1/216	10	30	65%	60.1	267

Планетарная коробка передач 56 мм
Коэффициент уменьшения	Номинальный допустимый крутящий момент (Nm)	Максимальный моментный толерантный крутящий момент (Nm)	Эффективность в %	Длина Л (мм)	Масса ((g)	Количество рельсов
1/4	2.0	6.0	81%	41.3	491	1
1/6
"Слушай, что я говорю!"	8.0	25	72%	59.6	700	2
Отношения с другими людьми, 1/18
Отношения с животными 1/26
4/47	16	50	72%	59.6	700	2
1/66

Применение продукта

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный 2

Сертификат

Доклад ROHS шагового двигателя
Дата: 9 июня 2021 года

Доклад BLDC Motor ROHS
Дата: 9 июня 2021 года

Сертификат CE

IATF 16949: 2016
Действует до: 02 июня 2024 года

ISO 9001:2015
Действует до: 02 июня 2024 года

Окончательный осмотр бесстылочного двигателя

  Измерить длину двигателя Измерить длину вала Измерить круг Оулера

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный 9

Измерить отверстие винта Измерить длину проволоки Измерить длину ПВХ

Расстояние

Мотор 0.5A 24V 2.2OHMS 42mm коробки передач Nema 17 безщеточный 10

Проверьте сопротивление слушания Проверьте скорость

Частые вопросы

1- Вы из фабрики?

Наш бренд Hetai является известным производителем микромоторов более 20 лет в
Китай. Основной продукт включает гибридный шаговый двигатель, бесшовный постоянный двигатель, сервомотор и планетарную коробку передач.

2У вас есть другие контактные данные?
Да, пожалуйста, напишите нам по электронной почте: info@ht-motor.com 3.
Пожалуйста, посетите ниже сайт для загрузки:https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3- Могу я взять образец?
Да, за образцы и за груз.

4.Могу ли я получить индивидуальный продукт?
Конечно, все продукты могут быть настроены на основе специального запроса.

5- Как вы отправляете товар?
Мы обычно отправляем товары экспресс ((DHL/UPS/FEDEX/TNT), морским и воздушным транспортом, также принимаем экспедитора.

6Какие условия оплаты?
T/T ((банковский перевод), Paypal ((0,5% оплаты paypal), ALIBABA гарантия заказа принять

7Это ваша окончательная цена?
Наша цена - заводская цена. Если у вас большое количество, мы можем договориться о скидке.

8Какова гарантия на ваши продукты?
Наша гарантия действует один год. Если в течение этого периода возникнут какие-либо проблемы с качеством, мы возьмем на себя расходы на доставку и замену.Пожалуйста, обратите внимание, что повреждения, вызванные неправильным использованием продукта, не покрываются гарантией.
