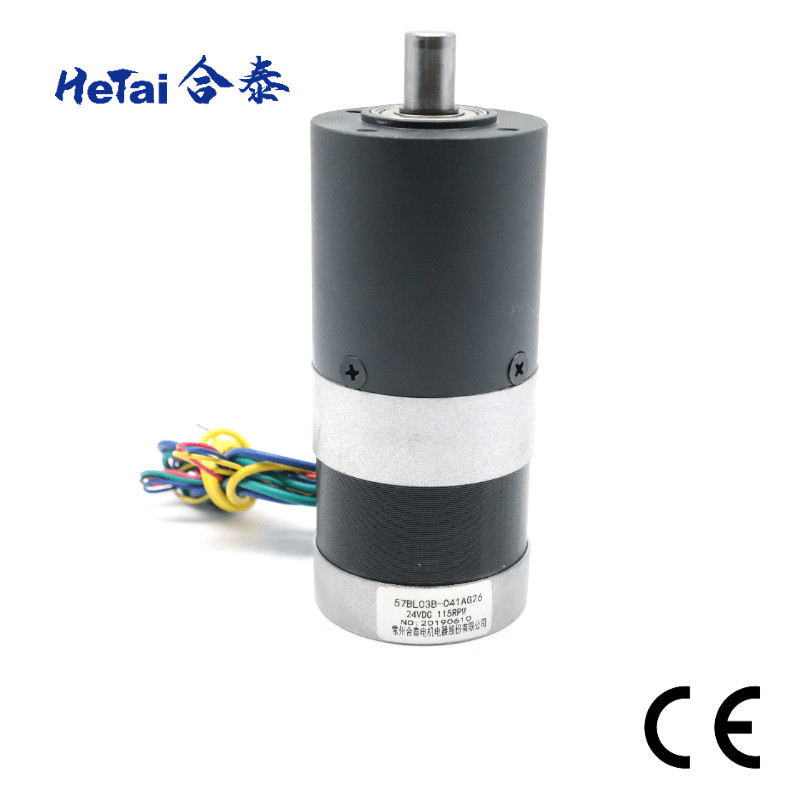

Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | Hetai |
| Сертификация | CE ROHS ISO |
| Номер модели | 57BL03B-041AG26 |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 28-31 |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 5000pcs/Month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | Мотор коробки передач безщеточный | Напряжение тока | 24 v |
|---|---|---|---|
| Проектная скорость | 3000± 200 RPM | Расклассифицированный вращающий момент | 0,18 N.m |
| коэффициент уменьшения | 1/26 | Сопротивление | 0,8 ОМА |
| Класс изоляции | B | Температура окружающей среды | -20℃~+50℃ |
| Сопротивление изоляции | DC 100MΩ Min.500VC | Сертификация | CE ROHS ISO |
| Обматывая тип | Звезда | Диэлектрическая прочность | AC 500V 1 минута |
| Высокий свет | Безщеточный мотор NEMA23 коробки передач,Безщеточный мотор 57mm коробки передач,0.8 Ohms Gearbox Brushless Motor |
||
Характер продукции
Безщеточный мотор 57BL03B-041AG26 NEMA23 24v 0.8ohms ориентированные на заказчика 57mm*57mm коробки передач
Hetai гордится на своих возможностях научных исследований и разработки. С поддержкой профессиональных лабораторий и опытных техников, Hetai выигрывало 13 общего назначения патенты и награды как высокотехнологичные награды предприятия.
Безщеточный мотор коробки передач передразнивает планетарную систему вращения, приводы вала входного сигнала центральная шестерня, также известная как шестерня солнца, которая после этого поворачивает окружающие шестерни, также известные как шестерни планеты. Они также отличают очень компактом, дизайном низко-веса в их шестернях Class.planetary использованы как редукторы скорости. Они использованы для того чтобы замедлить моторы и увеличить вращающий момент. Вращающий момент работая сила машины.
Электрическая спецификация:
| Модель | ||
| Часть мотора | 57BL03B-041AG26 | |
| Линия - к - сопротивление трубопровода | ОМЫ | 0,8 |
| Номинальное напряжение | VDC | 24 |
| Скорость вращения на холостом ходе | Rpm | 4000 |
| Течение нулевой нагрузки | Apms | 0,6 |
| Проектная скорость | Rpm | 3000± 200 |
| Расклассифицированный вращающий момент | N.m | 0,18 |
| Константа вращающего момента | N.m/A | 0,057 |
| Задняя константа EMF | V/kRPM | 5,9 |
| Класс изоляции | B | |
| СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ | ||
| Расклассифицированный вращающий момент | N.m | 3,3 |
| Проектная скорость | Rpm | 115± 10% |
| Коэффициент | 26:1 | |
*Products могут быть подгоняны особенным запросом.
Монтажная схема
| ФУНКЦИЯ | ЦВЕТ | |
| +5V | КРАСНЫЙ ЦВЕТ |
UL1007 26AWG |
| ЗАЛА A | ЖЕЛТЫЙ ЦВЕТ | |
| ЗАЛА B | ЗЕЛЕНЫЙ ЦВЕТ | |
| ЗАЛА C | СИНЬ | |
| GND | ЧЕРНОТА | |
| УЧАСТОК A | ЖЕЛТЫЙ ЦВЕТ |
UL1015 20AWG |
| УЧАСТОК B | ЗЕЛЕНЫЙ ЦВЕТ | |
| УЧАСТОК C | СИНЬ |
Механический размер
Планетарная коробка передач 56mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | Шарикоподшипники | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Количество поездов коробки передач |
1 | 2 |
| Коэффициент уменьшения |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Длина (mm) |
41,3
|
59,6 |
| Вес (g) |
491,0
|
700,0 |
Механический размер
Другой коэффициент коробки передач
МОТОР NEMA 23 БЕЗЩЕТОЧНЫЙ МОЖЕТ СООТВЕТСТВОВАТЬ ПОСЛЕ КОРОБКИ ПЕРЕДАЧ
| Планетарная коробка передач 36mm | |||
| Коэффициент уменьшения | Мгновенная позволяемая нагрузка (Nm) | Длина (mm) | Количество зубчатых переборов |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Планетарная коробка передач 42mm | |||
| Коэффициент уменьшения | Мгновенная позволяемая нагрузка (Nm) | Длина (mm) | Количество зубчатых переборов |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Сертификат
 |
 |
 |
|
Отчет о Stepper мотора ROHS Дата: 9-ое июня 2021 |
Отчет о мотора ROHS BLDC Дата: 9-ое июня 2021 |
Cetificate CE |
 |
 |
|
IATF 16949: 2016
Действительный до: 2-ое июня 2024
|
ISO 9001: 2015
Действительный до: 2-ое июня 2024
|
ОБОРУДОВАНИЕ ИЗГОТОВЛЕНИЯ
ЦЕНТР CNC МОЛОТЬ РОТОРА СВАРЩИК ПЯТНА ЛАЗЕРА
КРУГ ВЫХОДА
АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ МАШИНА ЗАМОТКИ
МАШИНА ЗАМОТКИ МАШИНА ЗАМОТКИ
АВТОМАТИЧЕСКИЙ СБОРОЧНЫЙ КОНВЕЙЕР СБОРОЧНЫЙ КОНВЕЙЕР
СБОРОЧНЫЙ КОНВЕЙЕР
Package&Delivery
вопросы и ответы
1.Are вы фабрика?
Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главный продукт включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода и планетарную коробку передач.
2. Вы имеете другую информацию о возможностях контактов?
Да, пожалуйста отправьте нас по электронной почте: info@ht-motor.com 3. Как можем мы получить ваш каталог?
Пожалуйста посетите под вебсайтом для того чтобы загрузить его: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
образец теста 3.Can i?
Да, образцы и перевозка поручены.
4.Can я получить подгонянный продукт?
Конечно, все продукты можно подгонять основанный в особенном запросе.
5.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.
6. Что условия оплаты?
T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают
7. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.
8.What гарантия для ваших продуктов?
Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
