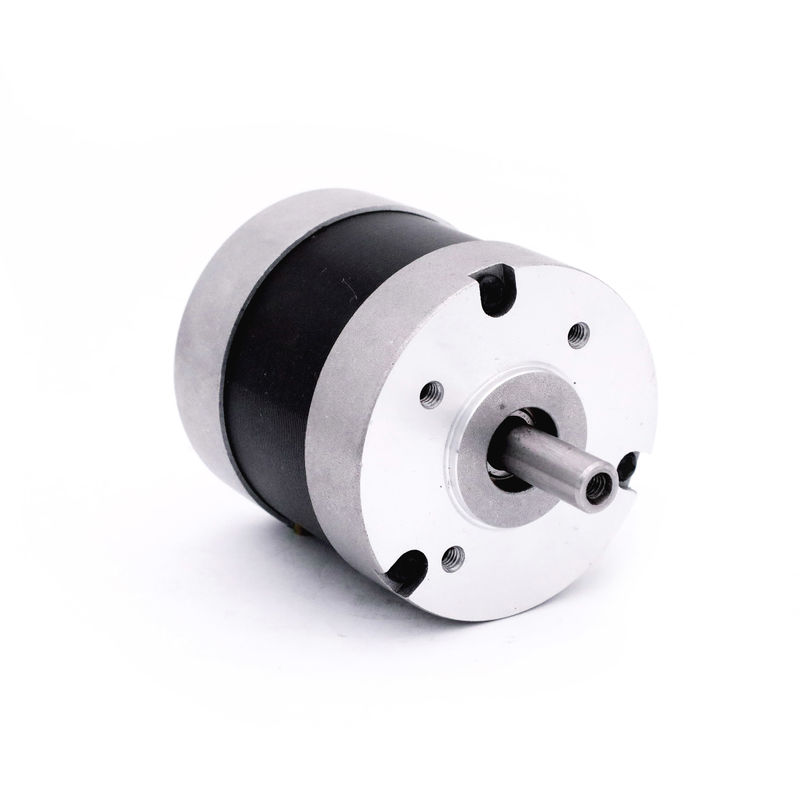

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный

Наименование марки:	Hetai
Номер модели:	57BL
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Безщеточные моторы DC

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

МАКСИМАЛЬНАЯ радиальная сила:

75N (10mm от переднего фланца)

Максимальная осевая сила:

Тип вала:

Одиночный вал

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

Nema 23 57mm 24v

nema 23 24v

Небольшой безщеточный Nema 23 мотора Dc

Описание продукта

Мотор 3000rpm DC 24V NEMA 23 серии 57BL микро- электрический безщеточный

57BL01G напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 0.77A, расклассифицированный вращающий момент 0,057 Nm, сила 15W

57BL02A напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 1.87A, расклассифицированный вращающий момент 0,11 Nm, сила 34.5W

57BL03B напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящее 3.17A, расклассифицированный вращающий момент 0,18 Nm, сила 56W

57BL04A напряжение тока 24v 3 поляков участка 4, расклассифицированноенастоящее 3.67A, расклассифицированный вращающий момент 0,66 Nm, сила 69W

57BL05A напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящие 5,33a, расклассифицированныйвращающий момент0,33Nm, сила104W

57BL06 напряжение тока 24V 3 поляков участка 4, расклассифицированное настоящие 7a, расклассифицированныйвращающий момент0,44Nm, сила138W

Для мотора встроенного привода серии 57BL безщеточного, более рентабельно & удобно для потребителя, который также увеличивает надежность.

Электрическая спецификация:

		Модель	Модель	Модель	Модель	Модель	Модель
Спецификация	Блок	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Количество участков	Участок	3
Количество поляков	Поляки	4
Расклассифицированное напряжение тока	VDC	24
Проектная скорость	Rpm	2500	3000	3000	3000	3000	3000
Расклассифицированное течение		0,77	1,87	3,17	3,67	5,33	7,00
Расклассифицированный вращающий момент	N.m	0,057	0,11	0,18	0,22	0,33	0,44
Расклассифицированная сила	W	15	34,5	56	69	104	138
Пиковый вращающий момент	mN.m	0,17	0,33	0,54	0,66	0,99	1,32
Пиковое течение	Amps	2,3	5,6	9,5	11	16	21
Константа вращающего момента	N.m/A	0,074	0,059	0,057	0,060	0,062	0,063
Задняя константа EMF	V/kRPM	7,75	6,2	5,9	6,3	6,5	6,6
Длина тела	mm	41,5	46,5	56,5	66,5	86,5	106,5
Вес	Kg	0,35	0,44	0,56	0,67	0,95	1,18

*Products можно подгонять с особенными запросами.

*Products могут соответствовать коробке передач 42, 52, 56, 63 mm

Механический размер

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 0

Монтажная схема

ФУНКЦИЯ	ЦВЕТ
+5V	КРАСНЫЙ ЦВЕТ	UL1007 26AWG
ЗАЛА A	ЖЕЛТЫЙ ЦВЕТ
HALLB	ЗЕЛЕНЫЙ ЦВЕТ
HALLC	СИНЬ
GND	ЧЕРНОТА
УЧАСТОК A	ЖЕЛТЫЙ ЦВЕТ	UL1007 20AWG
УЧАСТОК B	ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C	СИНЬ

Ряд рынка Hetai

Hetai также отправляет свои продукты в США, Европу, Юго-Восточную Азию, и все-вокруг Китая.

От Китая к международному

Европа: Франция, Германия, Италия, Испания, Норвегия etc.

Северная Америка: США, Канада

Клиенты Hetai

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 2

Разнообразие типы stepper моторов доступны для вас выбрать, изготовление на заказ поддержки.

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 3

Коробка передач уменьшения Hetai

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 4

Дальномер лазера

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 5

Высококачественный материал

Машина замотки статора

Hetai ввело большое количество профессионального оборудования, которое значительно улучшило эффективность продукции.

Центр CNC

Фланец микро- безщеточного круга 24v Nema 23 57mm мотора постоянного магнита квадратный 9

Пакуя информация

Профессиональные способы уплотнения прокладками, обеспечивают продукт для отправки в вас.
