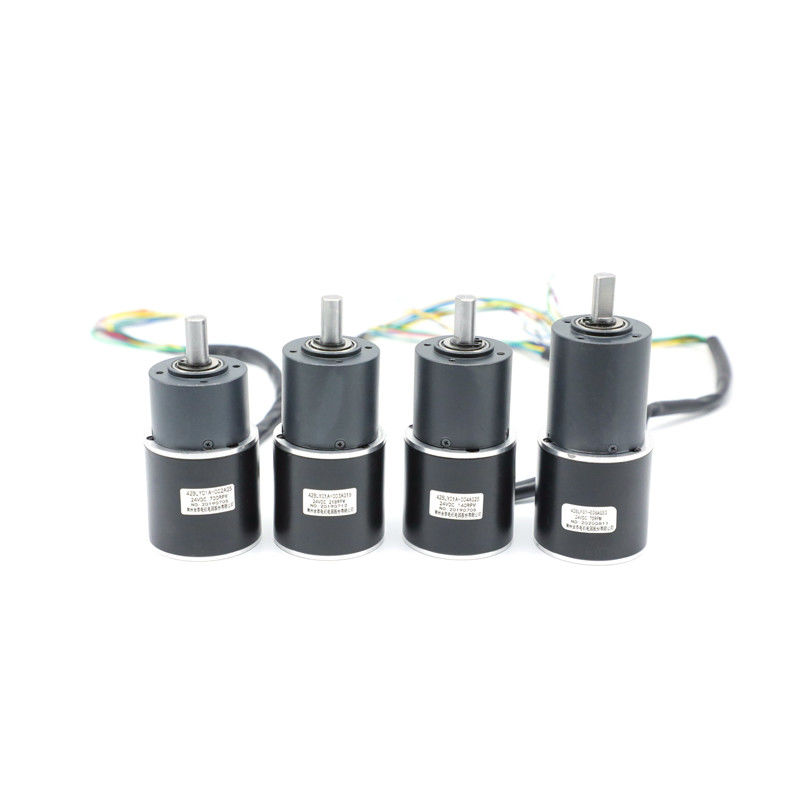

Мотор Dc Nema 42MM безщеточный с коробкой передач
Место происхождения | Китай |
---|---|
Фирменное наименование | HeTai |
Сертификация | CE ROHS ISO |
Номер модели | 42BLY |
Количество мин заказа | 50 |
Цена | USD |
Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
Время доставки | 25 ДНЕЙ |
Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
Поставка способности | 10000 ПК/месяц |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xназвание продукта | Безщеточный мотор коробки передач | Угол эффекта Холла | Электрическое anglel 120° |
---|---|---|---|
Скорость | 3000 регулируемое | Обматывая тип | Звезда |
Диэлектрическая прочность | 600VAC 1 минута | Температура окружающей среды | -20℃~+50℃ |
Сопротивление изоляции | DC 100MΩ Min.500VC | Уровень IP | IP40 |
Максимальная радиальная сила | 15N (10mm от переднего фланца) | Максимальная осевая сила | 10N |
Минимальный коэффициент уменьшения | 1/4 | Максимальный коэффициент уменьшения | 1/216 |
Высокий свет | мотор nema 42mm,Низкий мотор Rpm безщеточный,мотор dc низкоскоростного высокого вращающего момента безщеточный |
42BLY NEMA 17 подгонял малую скорость вращающего момента планетарного мотора dc коробки передач безщеточного более высокую
Преимущество планетарной коробки передач
повторимость 1.Increased: Своя большая скорость радиальная и надежность и робастность предложения аксиальной нагрузки, уменьшая рассогласование шестерни.
точность 2.Perfect: Большинств вращая угловая стабильность улучшает точность и надежность движения.
3. более малошумный уровень потому что более поверхностный контакт. Завальцовка гораздо мягче и скачки виртуально несуществующий.
стойкость 4.Greater: Должный к своим жесткости при кручении и лучшей завальцовке. Таким образом, достигана большая эффективность шестерни и гораздо ровнее деятельности.
хорошие уровни 5.Very эффективности: Планетарные редукторы предлагают большую эффективность
передача вращающего момента 6.Increased: С больше зубов в контакте, механизм может передать и выдержать больше вращающего момента. К тому же, он делает его в более равномерном образе.
многосторонность 7.Maximum: Свой механизм содержится в цилиндрической коробке передач, которую можно установить в почти любой космос.
Модель | Вращающий момент N.M | Максимальная радиальная нагрузка | Аксиальная нагрузка вала | Коэффициент уменьшения | Коробка передач расквартировывая материал | Напряжение тока (v) | Сила (w) | Скорость (RPM) |
42BLY01A-002AG5 | 0,16 | ≤120N (10mm от переднего фланца) |
≤80N |
5:1 | Порошковые металлургии | 24 | 12 | 700 |
42BLY01A-003AG16 | 0,46 | 16:1 | 24 | 11 | 218 | |||
42BLY01A-004AG25 | 0,72 | 25:1 | 24 | 18 | 140 | |||
42BLY01A-005AG62 | 1,60 | 62:1 | 24 | 9 | 56 |
*Products могут быть подгоняны особенным запросом.
Спецификация ЧАСТИ МОТОРА электрическая:
Модель | Модель | Модель | ||
Спецификация | Блок | 42BLY01C | 42BLY02 | 42BLY302-001 |
Количество участков | Участок | 3 | 3 | 3 |
Количество поляков | Поляки | 4 | 4 | 4 |
Расклассифицированное напряжение тока | VDC | 24 | 24 | 24 |
Проектная скорость | Rpm | 3000 | 3000 | 3000 |
Расклассифицированное течение | 0,63 | 1,77 | 2,53 | |
Расклассифицированный вращающий момент | N.m | 0,035 | 0,08 | 0,13 |
Расклассифицированная сила | W | 11 | 25 | 41 |
Пиковый вращающий момент | mN.m | 0,105 | 0,24 | 0,39 |
Пиковое течение | Amps | 1,9 | 5,3 | 7,6 |
Константа вращающего момента | N.m/A | 0,054 | 0,045 | 0,051 |
Задняя константа EMF | V/kRPM | 5,7 | 4,7 | 5,3 |
Длина тела | mm | 42 | 60 | 78 |
Вес | Kg | 0,25 | 0,38 | 0,56 |
Монтажная схема
ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ |
||
ФУНКЦИЯ | ЦВЕТ | |
+5V | КРАСНЫЙ ЦВЕТ | UL1007 26AWG |
ЗАЛА A | ЖЕЛТЫЙ ЦВЕТ | |
ЗАЛА B | ЗЕЛЕНЫЙ ЦВЕТ | |
ЗАЛА C | СИНЬ | |
GND | ЧЕРНОТА | |
УЧАСТОК A | ЖЕЛТЫЙ ЦВЕТ | UL3265 22AWG |
УЧАСТОК B | ЗЕЛЕНЫЙ ЦВЕТ | |
УЧАСТОК C | СИНЬ |
Механический размер
Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:
порошковые металлургии 36mm
Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
Порошковые металлургии | подшипники рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 |
1,2
|
3,5
|
72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Механический размер
сплав цинка 36mm
Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
Сплав цинка |
Пористый подшипники |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
1/12 | 0,3 | 1,0 | 81% | 26,8 | 100 | 1 |
Механический размер
Из порошковых металлургий диаметра 42mm
Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
Порошковые металлургии | подшипники рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
1/6 | ||||||
1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60,1 | 267 |
Механический размер
