Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Hetai |
| Сертификация | CE ROHS ISO |
| Номер модели | 36BL |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 28-31 |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 5000pcs/month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| название продукта | Безщеточные моторы DC | Обматывая тип | Звезда |
|---|---|---|---|
| Угол эффекта Холла | Электрический угол 120° | Класс изоляции | B |
| Температура окружающей среды | -20℃~+50℃ | Сопротивление изоляции | DC 100MΩ Min.500VC |
| Диэлектрическая прочность | 600VAC 1 минута | Аксиальная нагрузка вала (n) | 10N |
| Радиальная нагрузка (10mm от фланца) | 120Н | Уровень защиты | IP40 |
| Размер коробки передач спички | 32mm, 36mm | Коробка передач расквартировывая материал | Порошковые металлургии, сплав цинка |
| Высокий свет | коробка передач безщеточного мотора планетарная,Безщеточные мотор и коробка передач,планетарная коробка передач для безщеточного мотора |
||
Характер продукции
Мотор ISO 12/24V 3000RPM 0.03Nm микро- BLDC CE ROHS 36BL nema14 безщеточный
| Модель | Коэффициент уменьшения | Диаметр коробки передач | Коробка передач расквартировывая материал | Напряжение тока (v) | Сила (w) | Скорость (RPM) | Расклассифицированный вращающий момент (Nm) |
| 36BLY 01A-001AG76 | 76:1 | 36mm | Порошковые металлургии | 24 | 15 | 94 | 1,5 |

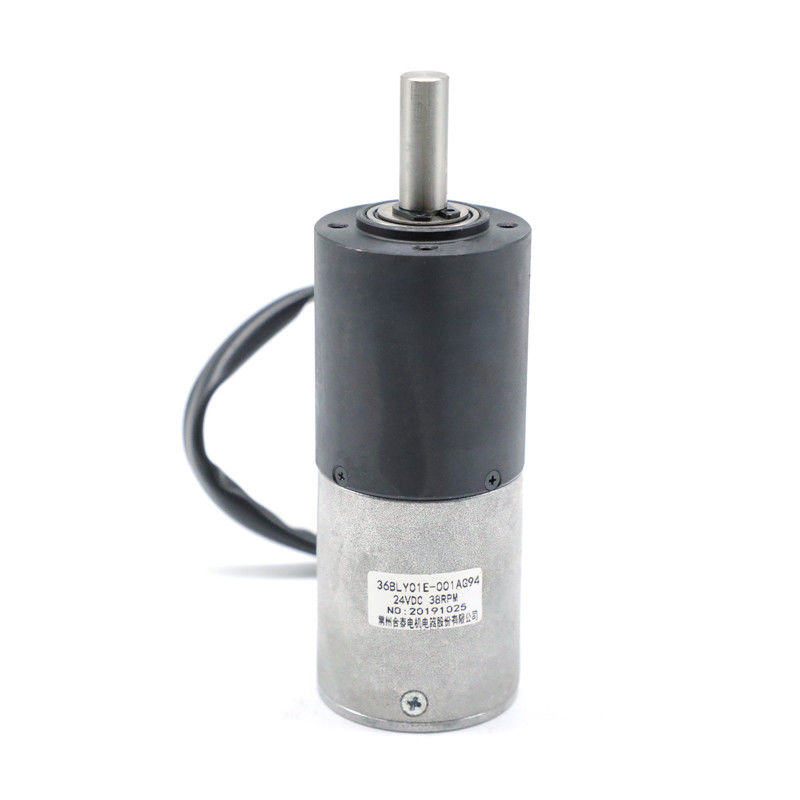

| 36BLY01E-001AG94 | 94:1 | 36mm | Порошковые металлургии | 24 | 8 | 38 | 2 |
Серия 36BL облегченна и космос-сбережения, которая также имеют высокий вращающий момент.
Спецификация ЧАСТИ МОТОРА электрическая:
| Модель | ||
| Спецификация | Блок | 36BLY01 |
| Количество участков | Участок | 3 |
| Количество поляков | Поляки | 4 |
| Расклассифицированное напряжение тока | VDC | 24 |
| Проектная скорость | Rpm | 3000 |
| Расклассифицированное течение | 2,0 | |
| Расклассифицированный вращающий момент | N.m | 0,03 |
| Расклассифицированная сила | W | 9,4 |
| Пиковый вращающий момент | mN.m | 0,09 |
| Пиковое течение | Amps | 6 |
| Константа вращающего момента | N.m/A | 0,015 |
| Задняя константа EMF | V/kRPM | 1,6 |
| Длина тела | mm | 42 |
| Вес | Kg | 0,16 |
Механический размер
Примечание ***: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.
*Products могут соответствовать коробке передач 32, 36mm
Монтажная схема:
| ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ | ||
| ФУНКЦИЯ | ЦВЕТ | |
| +5V | КРАСНЫЙ ЦВЕТ | UL1007 26AWG |
| ЗАЛА A | ЗЕЛЕНЫЙ ЦВЕТ | |
| ЗАЛА B | СИНЬ | |
| ЗАЛА C | БЕЛИЗНА | |
| GND | ЧЕРНОТА | |
| УЧАСТОК A | БРАУН | |
| УЧАСТОК B | ЖЕЛТЫЙ ЦВЕТ | |
| УЧАСТОК C | АПЕЛЬСИН | |
Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:
порошковые металлургии 32mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипники рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
| 1/4 | 0,3 | 1,0 | 81% | 29,1 | 150 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3,5
|
72% | 38,1 | 185 | 2 |
| 1/23 | ||||||
| 1/33 | ||||||
| 1/67 |
2,5
|
7,5 | 65% | 47,1 | 220 | 3 |
| 1/94 | ||||||
| 1/133 | ||||||
| 1/188 |
Механический размер
порошковые металлургии 36mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипники рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
| 1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 |
1,2
|
3,5
|
72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Механический размер
сплав цинка 36mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Сплав цинка |
Пористый подшипники |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
| 1/12 | 0,3 | 1,0 | 81% | 26,8 | 100 | 1 |
Механический размер
Мотор BLDC принимает преимущества AC, DC, и всеобщих типов мотора и совмещает их в один блок. Он имеет длинную жизнь, низкое обслуживание, тихую деятельность, и способность переменной скорости мотора AC; высокий начиная вращающий момент и линейная кривая скорост-вращающего момента мотора DC; и как и моторы AC & DC, он работает хорошо с коробками передач. Безщеточные моторы DC имеют плотность наивысшей мощности, во-вторых только ко всеобщему мотору, и они имеют самую лучшую оценку эффективности 65 к 80%.
