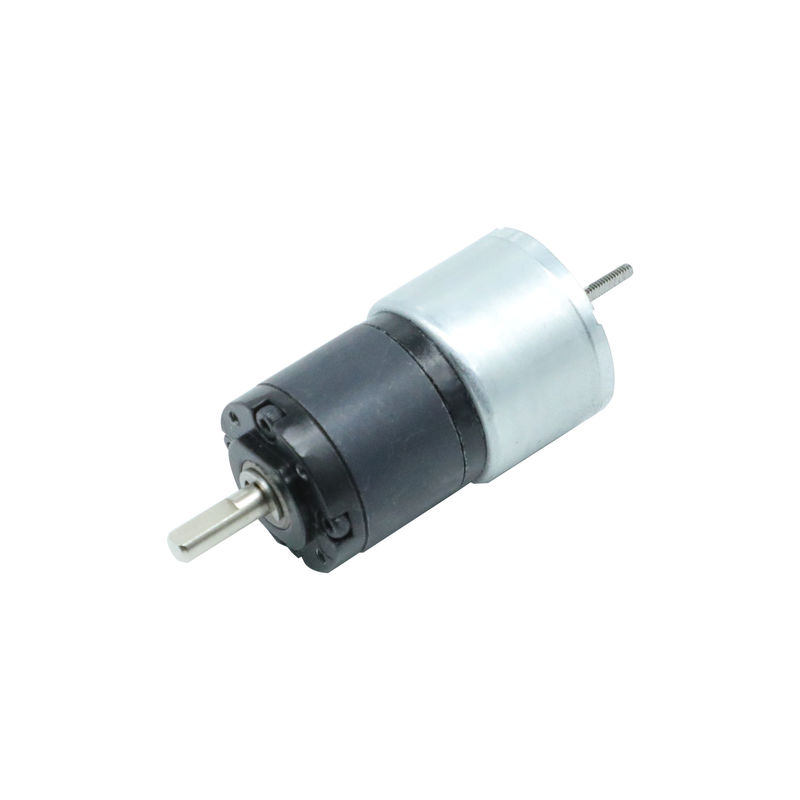

участок 0.02nm мотора 24V 8w 3 планетарной шестерни Dc 22mm безщеточный

участок 0.02nm мотора 24V 8w 3 планетарной шестерни Dc 22mm безщеточный

Наименование марки:	Hetai
Номер модели:	Серия 22BL201
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Уровень защиты:

IP40

Материал корпуса коробки передач:

Порошковая металлургия

подшипник коробки передач:

Прозрачный подшипник

Редуктор Радиальная нагрузка (10 мм от фланца):

≤35Н

Осевая нагрузка на вал коробки передач:

≤ 15 Н

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

1000pcs/month

Выделить:

Мотор 24V 8w планетарной шестерни

Безщеточная коробка передач

безщеточный мотор 22mm

Описание продукта

22-мм 3-фазный бесщеточный двигатель постоянного тока в сочетании с планетарным редуктором из порошковой металлургии

Редуктор 22 мм имеет 3 ступени передаточного отношения. Первая ступень имеет передаточные отношения 1:4 и 1:4,75, номинальный допустимый крутящий момент составляет 0,1 Нм, максимальный - 0,3 Нм. Вторая ступень имеет передаточные отношения 1:16, 1:19, 1:22, 1:26. Номинальный допустимый крутящий момент для 2-й ступени составляет 0,4 Нм, пиковый крутящий момент - 1,2 Нм. Третья ступень имеет передаточные отношения 1:88, 1:104, 1:121 и 1:144. Номинальный допустимый крутящий момент составляет 0,8 Нм, максимальный - 2,4 Нм.Серия 22BL легкая и компактная, очень подходит для тех, у кого ограничено установочное пространство.Электрические характеристики двигателя:МодельСпецификацияЕдиница измерения

22BL201-001

Количество фаз

		Фаза
3	Количество полюсов	Полюса
8	Номинальное напряжение	Механические размеры
24	Номинальная скорость	Об/мин
4800	Номинальный ток	А
0,6	Номинальный крутящий момент	Н.м
0,02	Номинальная мощность	Вт
8,0	Пиковый крутящий момент	мН.м
0,06	Пиковый ток	Ампер
1,8	Коэффициент крутящего момента	Н.м/А
0,033	Константа ЭДС самоиндукции	В/кОб/мин
3,5	Длина корпуса	мм
68	Вес	кг
0,11	Механические размеры	*Примечание: Продукты могут быть настроены по вашему запросу. Пожалуйста, свяжитесь с нами для получения более подробной информации.
*Продукты могут сочетаться с редуктором 22 мм	Схема подключения:	ТАБЛИЦА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ФУНКЦИЯ

участок 0.02nm мотора 24V 8w 3 планетарной шестерни Dc 22mm безщеточный 0

ЦВЕТ

ОРАНЖЕВЫЙ

UL1061 26AWG
ЗЕМЛЯ	ЧЕРНЫЙ
UL1332 28AWG	ФАЗА A	КОРИЧНЕВЫЙ
ФАЗА B	БЕЛЫЙ	ФАЗА C
ФИОЛЕТОВЫЙ	+5В
КРАСНЫЙ	ДАТЧИК ХОЛЛА A
ЖЕЛТЫЙ	ДАТЧИК ХОЛЛА B
ЗЕЛЕНЫЙ	ДАТЧИК ХОЛЛА C
СИНИЙ	Электрические характеристики редуктора:
Материал корпуса	Подшипник на выходе
Радиальная нагрузка (10 мм от фланца) Н	Осевая нагрузка на вал (Н)

Максимальное усилие запрессовки вала (Н)

Радиальный зазор вала (мм)

Упорный зазор вала (мм)

Люфт без нагрузки (°)

Порошковая металлургия

Пористый

подшипник

≤35

≤15

≤80

≤0,08

≤0,4

≤1,5

Передаточное отношение

Номинальный допустимый крутящий момент (Нм)

Максимальный кратковременный допустимый крутящий момент (Нм)

КПД (%)

Длина (мм)

Вес (г)	Количество ступеней редуктора	1/4	0,1	0,3	81%	13,9
29	1	1/4,75	1/16	0,4	1,2	72%
32,4
52	2	1/19	1/22	1/26	1/76	0,8
2,4
65%
43,9
73	3	1/88	1/104	1/121	1/144	Механические размеры
Преимущества бесщеточного двигателя перед щеточными заключаются в высоком соотношении мощности к весу, высокой скорости, электронном управлении и низком уровне обслуживания. Бесщеточные двигатели находят применение в таких областях, как компьютерная периферия (дисководы, принтеры), ручной электроинструмент и транспортные средства от модельных самолетов до автомобилей. В современных стиральных машинах бесщеточные двигатели постоянного тока позволили заменить резиновые ремни и редукторы конструкцией с прямым приводом.
