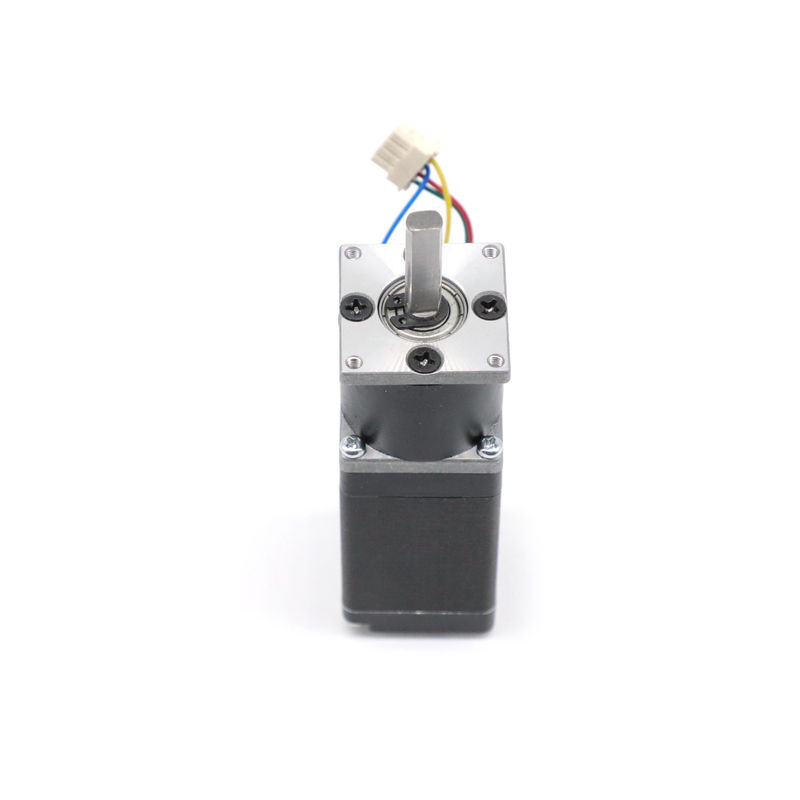

6 мотор Nema 11 провода Stepper с уменьшением 1 144 коробки передач 28mm
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | HeTai |
| Сертификация | CE ROHS ISO |
| Номер модели | 28BYGH |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 25 ДНЕЙ |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 10000 ПК/месяц |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| название продукта | Мотор коробки передач шагать | Точность шага | ± 5% |
|---|---|---|---|
| Повышение температуры | ℃ 80 максимальное | Сопротивление изоляции | DC 100MΩ Min.500VC |
| Температура окружающей среды | -20℃~+50℃ | Диэлектрическая прочность | 500VAC 1 минута |
| Максимальная радиальная сила | 28N (20mm от переднего фланца) | Максимальная осевая сила | 10N |
| Соответствующая коробка передач | 22mm, 28mm | Материал коробки передач | Порошковые металлургии |
| Высокий свет | мотор nema 11 stepper с коробкой передач 28mm,мотор 28mm stepper,Мотор 6 проводов stepper |
||
Характер продукции
28BYGH мотор NEMA 11 Stepper с 1:144 коэффициента уменьшения коробки передач 28mm максимальным
*Products могут соответствовать коробке передач 22.28mm
Порошковая металлургия коробка передач 22 mm с пористым подшипником имеет выборы следующего коэффициента уменьшения:
Этап 1
1/4, 1/4.75
Этап 2
1/16, 1/19, 1/22, 1/26
Этап 3
1/76, 1/88, 1/104, 1/121, 1/144
Для коробки передач 28mm, 2 коэффициента уменьшения который &1:6 1:3 (оба один этап).
Пожалуйста перечислите вниз для того чтобы увидеть больше деталей о коробке передач
Спецификация ЧАСТИ МОТОРА электрическая:
| МОДЕЛЬ | УГОЛ ШАГА (°/STEP) |
ПОДВОДЯЩИЙ ПРОВОД (НЕТ) |
НАПРЯЖЕНИЕ ТОКА (V) |
ТЕЧЕНИЕ (A/PHASE) |
СОПРОТИВЛЕНИЕ (Ω/PHASE) |
ИНДУКТИВНОСТЬ (MH/PHASE) |
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА (G.CM) |
ВЫСОТА МОТОРА L (MM) |
ВЕС МОТОРА (KG) |
|---|---|---|---|---|---|---|---|---|---|
| 28BYGH102-01 | 1,8 | 4 | 3,90 | 0,67 | 6,3 | 3,2 | 600 | 32 | 0,11 |
| 28BYGH105-01 | 6 | 3,1 | 0,95 | 3,3 | 1,0 | 430 | 32 | 0,11 | |
| 28BYGH301 | 4 | 4,56 | 0,67 | 6,8 | 4,9 | 950 | 45 | 0,17 | |
| 28BYGH303 | 6 | 3,40 | 0,95 | 3,4 | 1,0 | 750 | 45 | 0,14 | |
| 28BYGH501 | 4 | 8,04 | 0,67 | 12,0 | 7,2 | 1200 | 51 | 0,19 | |
| 28BYGH502 | 6 | 3,80 | 0,95 | 4,0 | 1,3 | 900 | 51 | 0,20 |
*Products могут быть подгоняны особенным запросом.
Механический размер
Монтажная схема
Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:
Из диаметра 22mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии |
Пористый подшипник |
≤35 | ≤15 | ≤80 | ≤0.08 | ≤0.4 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
| 1/4 | 0,1 | 0,3 | 81% | 13,9 | 29 | 1 |
| 1/4.75 | ||||||
| 1/16 | 0,4 | 1,2 | 72% | 32,4 | 52 | 2 |
| 1/19 | ||||||
| 1/22 | ||||||
| 1/26 | ||||||
| 1/76 | 0,8 | 2,5 | 65% | 43,9 | 73 | 3 |
| 1/88 | ||||||
| 1/104 | ||||||
| 1/121 | ||||||
| 1/144 |
Механический размер
Из диаметра 28mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипник рукава | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 |
Механический размер
