точность 9.6V Nema 23 коробки передач Stepper мотора 10kgcm 57mm планетарная высокая

точность 9.6V Nema 23 коробки передач Stepper мотора 10kgcm 57mm планетарная высокая

Наименование марки:	HeTai
Номер модели:	Серия 57BYGH
МОК:	50
цена:	USD
Время доставки:	25 ДНЕЙ
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Мотор шаговой коробки передач

Точность шага:

± 5%

Повышение температуры:

℃ 80 максимальное

Сопротивление изоляции:

DC 100MΩ Min.500VC

Температура окружающей среды:

-20℃~+50℃

Диэлектрическая прочность:

500ВАК 1 минута

Материал корпуса коробки передач:

Порошковая металлургия

Подшипник на выходе:

Подшипник рукава

Номинальное напряжение:

6.9V

Сопротивление:

9,6 Ом/ФАЗА

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

10000 ПК/месяц

Выделить:

коробка передач 9.6V nema 23 планетарная

Коробка передач 9.6V Nema планетарная

Коробка передач для мотора Nema 23 Stepper

Описание продукта

57BYGH Высокоточный шаговый мотор NEMA 23 с редуктором 9.6V, планетарный замедлитель

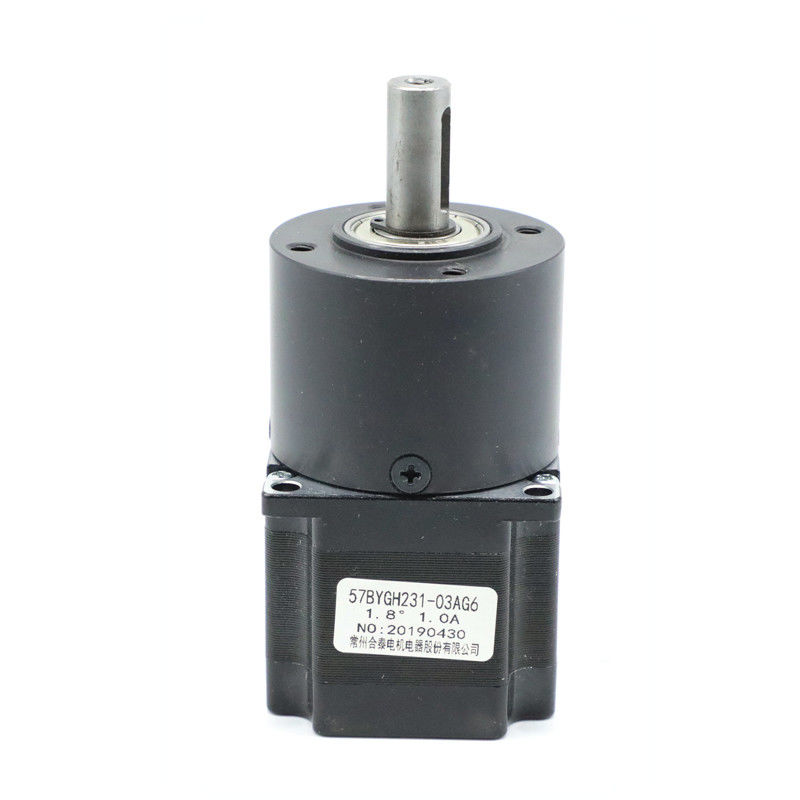

57BYGH231-03AG6 состоит из 2-фазного шагового двигателя 57 мм и планетарного редуктора 56 мм. Материал корпуса редуктора 56 мм - порошковая металлургия. Радиальный люфт вала составляет ≤0,03 мм, а осевой люфт вала - ≤0,1 мм. Люфт при отсутствии нагрузки составляет ≤1,5 °.При той же нагрузочной способности наш планетарный редуктор из порошковой металлургии имеет более длительный срок службы по сравнению с традиционными редукторами. Ключевые аспекты - повышение эффективности и надежности в любой механической системе.

Электрические характеристики

Внешний диаметр 56 мм

°/ШАГ	1.8	НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
В	9.6	ИНДУКТИВНОСТЬ
А/ФАЗА	1.0	СОПРОТИВЛЕНИЕ
Ω/ФАЗА	9.6	ИНДУКТИВНОСТЬ
мГн/ФАЗА	20	УДЕРЖИВАЮЩИЙ МОМЕНТ
кг.см	10	КЛАСС ИЗОЛЯЦИИ
B		*Продукты могут быть изготовлены по индивидуальному заказу.

Схема подключения

Механические размеры

Благодаря всем этим преимуществам наша компания специализируется на производстве гибридных шаговых двигателей, бесщеточных двигателей постоянного тока, серводвигателей, мотор-редукторов и т.д. Продукция применяется в робототехнике, упаковочном оборудовании, текстильном оборудовании, медицинских приборах, полиграфическом оборудовании, оборудовании для интеллектуальной логистики... Hetai также поставляет свою продукцию в США, Европу, Юго-Восточную Азию и по всему Китаю.

Электрические характеристикиВнешний диаметр 56 мм

Порошковая металлургияподшипник скольжения

Подшипник на выходе	Радиальная нагрузка (10 мм от фланца) Н	Осевая нагрузка на вал (Н)	Максимальное усилие запрессовки вала (Н)	Радиальный люфт вала (мм)	Осевой люфт вала (мм)	Люфт при отсутствии нагрузки (°)	Порошковая металлургия
подшипник скольжения	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5	Коэффициент редукции

Номинальный допустимый момент (Нм)	Максимальный кратковременный допустимый момент (Нм)	КПД%	Длина	L (мм) Вес (г)	Количество ступеней редуктора	1/4
2.0	6.0	81%	41.3	491	1	1/6
1/15
8.0	25	72%	59.6	700	2	1/66
1/26
1/47
16	50	72%	59.6	700	2	1/66
Механические размеры

точность 9.6V Nema 23 коробки передач Stepper мотора 10kgcm 57mm планетарная высокая 2

За счет различного расположения солнечной и планетарных шестерен достигается высокий выходной крутящий момент и широкий диапазон скоростей. Помимо этого, планетарные редукторы имеют низкую инерцию и высокую передачу крутящего момента. Все это ключевые аспекты, гарантирующие эффективность.

Способность точно изменять степень мощности и скорости делает планетарные редукторы подходящими для многих специальных применений, таких как ветряные турбины, двигатели внутреннего сгорания и т.д.
