Bldc бесстыковой двигатель Nema 23 Планетарная коробка передач 2 NM 57BL03B

Bldc бесстыковой двигатель Nema 23 Планетарная коробка передач 2 NM 57BL03B

Наименование марки:	Hetai
Номер модели:	Серия 57BL03B
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Уровень защиты:

IP40

Номинальный толерантный момент:

8 Н.м

Количество рельсов:

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

Nema 23 мотора Dc 57BL03B Bldc безщеточный

Коробка передач 57BL03B Nema 23 планетарная

57BL03B коробка передач Nema 23 планетарная

Описание продукта

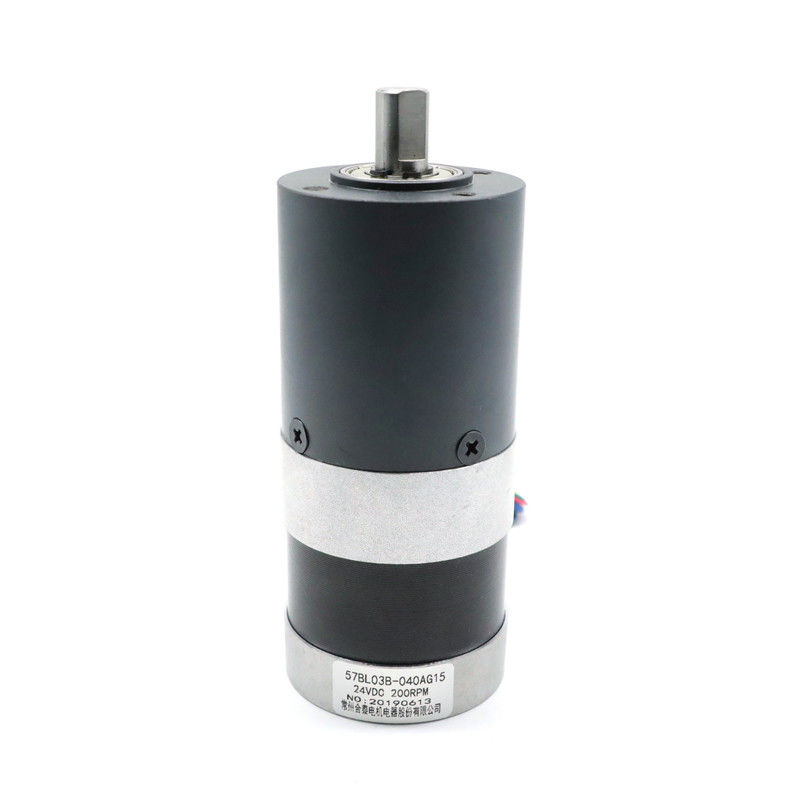

57BL03B-040AG15 NEMA 23 низкошумный планетарный мотор-редуктор 2 Н.м бесщеточный

Модель	Температура окружающей среды	Коэффициент редукции	Материал корпуса редуктора	Подшипник на выходе
57BL03B-039AG6	-20°C-50°C	6:1	Порошковая металлургия	Шарикоподшипник
57BL03B-040AG15	-20°C-50°C	15:1	Порошковая металлургия	Шарикоподшипник
57BL03B-041AG26	-20°C-50°C	26:1	Порошковая металлургия	Шарикоподшипник

Электрические характеристики

		Модель
Модель производителя		57BL03B-040AG15
Количество фаз	Фаза	3
Количество полюсов	Полюса	4
Сопротивление между линиями	ОМ	0.8
Номинальное напряжение	VDC	24
Скорость без нагрузки	об/мин	4000
Ток без нагрузки	Ампер	0.6
Номинальная скорость	об/мин	3000±200
Номинальный ток	А	0.6
Номинальный крутящий момент	Н.м	0.18
Номинальная мощность	Вт	57
Пиковый крутящий момент	Н.м	0.54
Константа крутящего момента	Н.м/А	0.057
Константа противо-ЭДС	В/к об/мин	5.9
Длина корпуса	мм	56.5
Вес	кг	0.56
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ С ПЛАНЕТАРНЫМ РЕДУКТОРОМ
Номинальный Крутящий момент	Н.м	1.9
Номинальная скорость	об/мин	200±10%
КОЭФФИЦИЕНТ ПЕРЕДАЧИ		15:1

*Продукты могут быть изготовлены по индивидуальному заказу.

Схема подключения

ФУНКЦИЯ	ЦВЕТ
+5V	КРАСНЫЙ	UL1007 26AWG
HALL A	ЖЕЛТЫЙ
HALLB	ЗЕЛЕНЫЙ
HALLC	СИНИЙ
GND	ЧЕРНЫЙ
ФАЗА A	ЖЕЛТЫЙ	UL1015 22AWG
ФАЗА B	ЗЕЛЕНЫЙ
ФАЗА C	СИНИЙ

Механические размеры

Bldc бесстыковой двигатель Nema 23 Планетарная коробка передач 2 NM 57BL03B 0

Наружный диаметр 56 ммПорошковая металлургия

Материал корпуса	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца) Н	Осевая нагрузка на вал (Н)	Максимальное усилие запрессовки вала (Н)	Радиальный зазор вала (мм)	Осевой зазор вала (мм)	Люфт при отсутствии нагрузки (°)
Порошковая металлургия	подшипники скольжения	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Коэффициент редукции	Номинальный допустимый крутящий момент (Нм)	Максимальный кратковременный допустимый крутящий момент (Нм)	КПД %	Длина L (мм)	Вес (г)	Количество ступеней редуктора
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Механические размеры

Bldc бесстыковой двигатель Nema 23 Планетарная коробка передач 2 NM 57BL03B 1

Планетарные редукторы немного дороже традиционных. Однако они гарантируют высокую рентабельность инвестиций.

Конструкция довольно сложна, но они эффективны и при этом просты в обслуживании.

Из этого видно, что планетарный редуктор имеет много преимуществ.
