Контактное лицо : Nora
whatsapp : +8618661153149

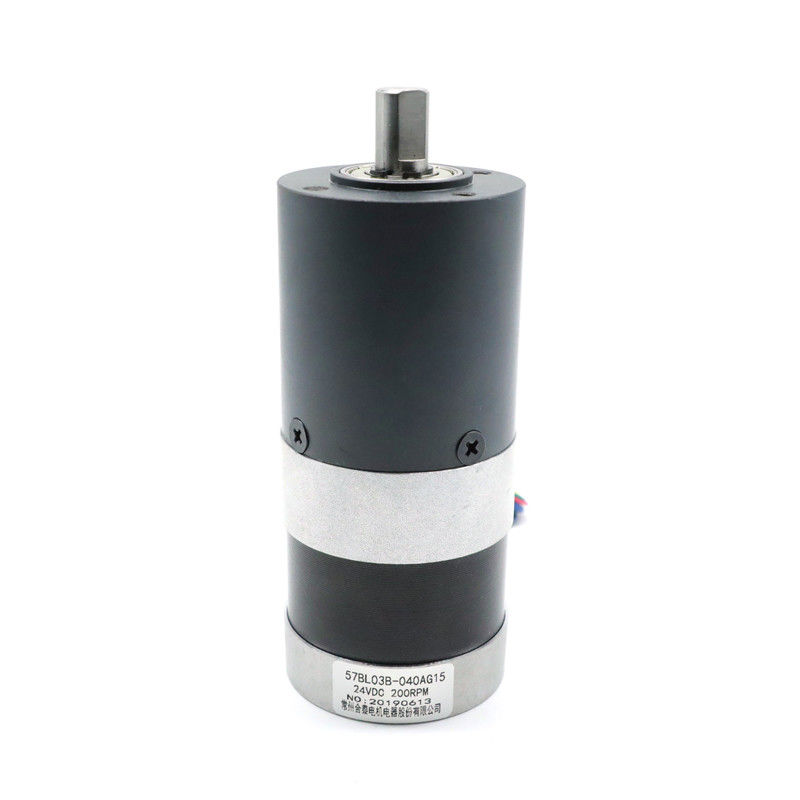

Коробка передач 2 NM 57BL03B 040AG15 Nema 23 мотора Dc Bldc безщеточные планетарная

Место происхождения Китай
Фирменное наименование Hetai
Сертификация CE ROHS ISO
Номер модели 57BL03B-040AG15
Количество мин заказа 50
Цена USD
Упаковывая детали Коробка с внутренней коробкой пены, паллетом
Время доставки 28-31
Условия оплаты L/C, D/P, T/T, западное соединение, MoneyGram
Поставка способности 5000pcs/month

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Название продукта Безщеточный мотор коробки передач Обматывая тип Звезда
Угол эффекта Холла Электрический угол 120° Класс изоляции B
Температура окружающей среды -20℃~+50℃ Сопротивление изоляции DC 100MΩ Min.500VC
Диэлектрическая прочность 600VAC 1 минута Уровень защиты IP40
Расклассифицированный вращающий момент допуска 8 N.m Количество зубчатых переборов 2
Высокий свет

Nema 23 мотора Dc 57BL03B Bldc безщеточный

,

Коробка передач 57BL03B Nema 23 планетарная

,

57BL03B коробка передач Nema 23 планетарная

Оставьте сообщение
Характер продукции

57BL03B-040AG15 мотор коробки передач NEMA 23 малошумный 2 N.m планетарный безщеточный

Модель Температура окружающей среды Коэффициент уменьшения Коробка передач расквартировывая материал Носить на выходе
57BL03B-039AG6 -20℃-50℃ 6:1 Порошковые металлургии Шарикоподшипник
57BL03B-040AG15 -20℃-50℃ 15:1 Порошковые металлургии Шарикоподшипник
57BL03B-041AG26 -20℃-50℃ 26:1 Порошковые металлургии Шарикоподшипник



Электрическая спецификация

    Модель
Модель изготовления 57BL03B-040AG15
Количество участков Участок 3
Количество поляков Поляки 4
Линия - к - сопротивление трубопровода ОМЫ 0,8
Номинальное напряжение VDC 24
Скорость нулевой нагрузки RPM 4000
Течение нулевой нагрузки Amps 0,6
Проектная скорость Rpm 3000±200
Расклассифицированное течение 0,6
Расклассифицированный вращающий момент N.m 0,18
Расклассифицированная сила W 57
Пиковый вращающий момент N.m 0,54
Константа вращающего момента N.m/A 0,057
Задняя константа EMF V/kRPM 5,9
Длина тела mm 56,5
Вес Kg 0,56
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент N.m 1,9
Проектная скорость Rpm 200±10%
КОЭФФИЦИЕНТ   15:1



*Products могут быть подгоняны особенным запросом.



Монтажная схема



ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG




ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
HALLB ЗЕЛЕНЫЙ ЦВЕТ
HALLC СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL1015 22AWG


УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ



Механический размер

Коробка передач 2 NM 57BL03B 040AG15 Nema 23 мотора Dc Bldc безщеточные планетарная 0



Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16

50



72% 59,6 700 2
1/66



Механический размер



Коробка передач 2 NM 57BL03B 040AG15 Nema 23 мотора Dc Bldc безщеточные планетарная 1



Планетарные шестерни немножко дорогие сравненные к традиционным шестерням. Однако, они гарантируют высокий ROI.

Дизайн довольно сложный thou они эффективны и все еще легкий для поддержания.

От этого, вы можете увидеть что планетарная коробка передач имеет много преимуществ.
