уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное

Наименование марки:	Hetai
Номер модели:	42BLY01A-002AG5
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Безщеточный мотор коробки передач

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Количество участков:

Отрицательная реакция на нулевой нагрузке (°):

Уровень защиты:

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

коробка передач 42bly01a уменьшения nema 17

коробка передач 42bly01a 002ag5 nema 17

nema 17 с коробкой передач 42bly01a 002ag5

Описание продукта

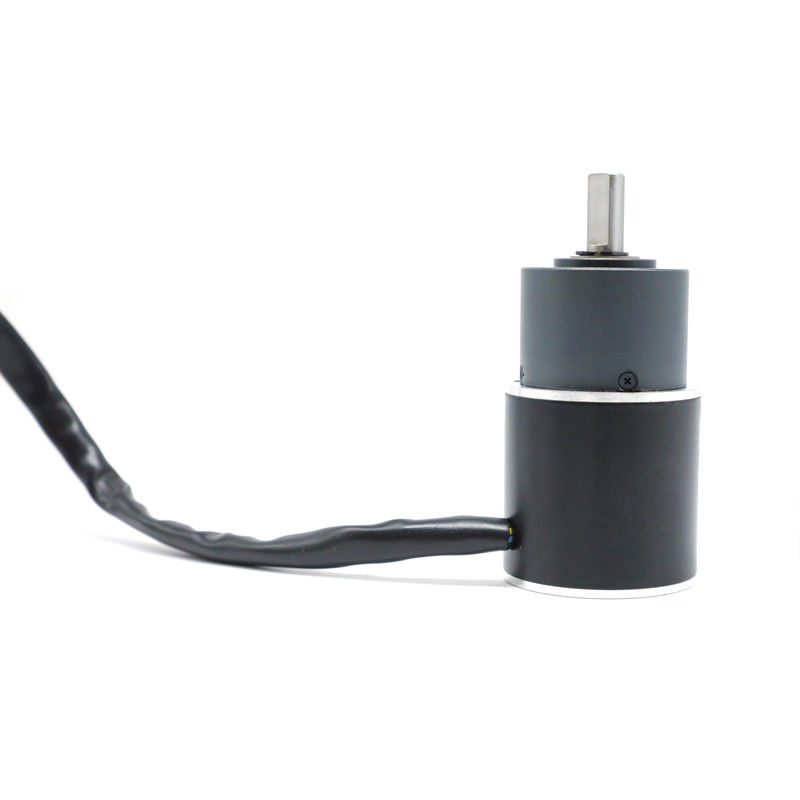

42BLY01A-002AG5 мотор NEMA 17 безщеточный с планетарной коробкой передач 700 RPM

Мотор 42BLY01A с коробкой передач порошковых металлургий 36mm планетарной, общий вращающий момент выхода 0,16 Nm, скорость 700RPM, и 12 W. если вам нужен более высокий вращающий момент, то, вы можете выбрать более высокий коэффициент уменьшения. Вы можете выбрать от 3 уровней коэффициента уменьшения, которые мы также вызываем числом зубчатых переборов. Коэффициент первой стадии состоит из 1/4 и 1/5. Второй этап имеет коэффициенты 1/16, 1/20, 1/25. Пока третья ступень имеет 1/53, 1/62, 1/76, 1/94, 1/117. Более высокий коэффициент уменьшения приведет в меньшем быстродействии и более высоком вращающем моменте.

Электрическая спецификация

Часть мотора
Модель изготовления		42BLY01A-002AG5
Количество участков	Участок	3
Количество поляков	Поляки	4
Линия - к - сопротивление трубопровода	ОМЫ	5
Номинальное напряжение	VDC	24
Скорость нулевой нагрузки	RPM	4800
Течение нулевой нагрузки	Amps	0,25
Проектная скорость	Rpm	3500±200
Расклассифицированный вращающий момент	N.m	0,04
Пиковый вращающий момент	N.m	0,12
Константа вращающего момента	N.m/A	0,043
Задняя константа EMF	V/kRPM	4,4
Длина тела	mm	42
Вес	Kg	0,3
СПЕЦИФИКАЦИИ С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент	N.m	0,16
Проектная скорость	Rpm	700±10%
Расклассифицированная сила	W	12
КОЭФФИЦИЕНТ		5:1

*Products могут быть подгоняны особенным запросом.

Монтажная схема

ФУНКЦИЯ	ЦВЕТ
+5V	КРАСНЫЙ ЦВЕТ	UL1007 26AWG
ЗАЛА A	ЖЕЛТЫЙ ЦВЕТ
HALLB	ЗЕЛЕНЫЙ ЦВЕТ
HALLC	СИНЬ
GND	ЧЕРНОТА
УЧАСТОК A	ЖЕЛТЫЙ ЦВЕТ	UL3265 22AWG
УЧАСТОК B	ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C	СИНЬ

Механический размер

Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:

порошковые металлургии 36mm

Расквартировывать материал	Носить на выходе	Радиальная нагрузка (10mm от фланца) n	Аксиальная нагрузка вала (n)	Сила пресс-пригонки вала максимальная (n)	Радиальная игра вала (mm)	Толкнутая игра вала (mm)	Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии	подшипники рукава	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Коэффициент уменьшения	Расклассифицированный вращающий момент допуска (Nm)	Максимальный мгновенный вращающий момент допуска (Nm)	Efficiency%	Длина (mm)	Вес (g)	Количество зубчатых переборов
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Пресс-пригонка

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное 1

Собрание коробки передач

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное 2
