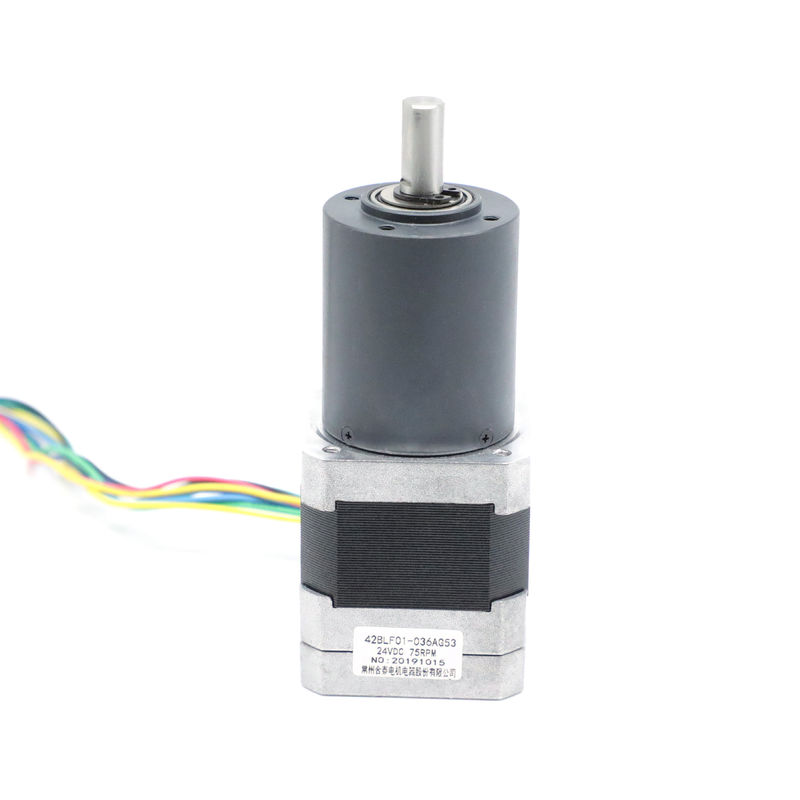

Мотор микро- коробки передач NEMA 17 безщеточный с редуктором скорости 75 RPM

Мотор микро- коробки передач NEMA 17 безщеточный с редуктором скорости 75 RPM

Наименование марки:	Hetai
Номер модели:	Серия 42BLF01
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Номинальная скорость:

75±10% об/мин

Номинальный крутящий момент:

2,17 м. миль

Уровень защиты:

IP40

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

безщеточный мотор планетарной шестерни

Мотор микро- коробки передач NEMA 17 безщеточный

Безщеточный мотор планетарной шестерни ДК

Описание продукта

NEMA 17 микро DC бесбрюшевой двигатель с порошковой металлургической коробкой передач и редуктором скорости 75 оборотов в минуту

Модель	Температура окружающей среды	Соотношение уменьшения	Материал корпуса коробки передач	Подшипник на выходе	Напряжение ((V)	Мощность ((W)	Скорость ((RPM)
42BLF01-023AG13	-20°C-50°C	13:1	Металлургия порошка	Кольцевое подшипник	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Металлургия порошка	Кольцевое подшипник	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Металлургия порошка	Кольцевое подшипник	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Металлургия порошка	Кольцевое подшипник	24	17	75

Приложения для планетарных коробки передач

Помимо применения для трансмиссий в транспортных средствах, планетарные коробки передач используются в различных отраслях промышленности для различных применений.Они предлагают высокую точность и высокое соотношение крутящего момента к объему, что делает их хорошо подходят для приложений, которые включаютУвеличение крутящего момента, уменьшение скорости, точное расположение и управление воспроизводимыми машинами.

Электрическая спецификация:

		Модель
Модель изготовления		42BLF01-036AG53
Количество фаз	Фаза	3
Количество поляков	Поляки	8
Сопротивление линии к линии	ОГМС	2.2
Номинальное напряжение	VDC	24
Нет скорости нагрузки	RPM	5000±10%
Нет нагрузки	Амперы	0.5
Номинальная скорость	Обратные обороты	4000±10%
Номинальный ток	А.	0.5
Номинальный момент	N.m.	0.063
Номинальная мощность	W	26
Пиковый крутящий момент	N.m.	0.063
Пиковое течение	Амперы	0.5
Постоянный крутящий момент	N.m/A	0.046
Константа обратного ЭМП	V/kRPM	4.8
Длина тела	мм	47
Вес	В кг	0.30
Спецификации двигателя с планетарной передачей
РейтинговыйКрутящий момент	N.m.	2.17
Номинальная скорость	Обратные обороты	75±10%
Отношение		53:1

* Продукция может быть настроена по специальному запросу.

Диаграмма проводки

Функция	Цвет
+5В	Красный	UL1007 26AWG
Зал А	Желтый
HALLB	ЗЕЛЕНЫЙ
HALLC	Синий
ГНД	ЧЕРНЫЙ
ФАЗА А	Желтый	UL3265 22AWG
ФАЗА В	ЗЕЛЕНЫЙ
ФАЗА В	Синий

Механическое измерение

Мотор микро- коробки передач NEMA 17 безщеточный с редуктором скорости 75 RPM 0

36 мм Металлургия порошка

Материал для жилья	Подшипник на выходе	Радиальная нагрузка ((10 мм от фланца) N	Аксиальная нагрузка вала ((N)	Максимальная сила нажатия вала (N)	Радиальная разметка вала ((мм)	Удаление тяги вала ((мм)	Отторжение при отсутствии нагрузки (°)
Металлургия порошка	подшипники рукава	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Коэффициент уменьшения	Номинальный допустимый крутящий момент (Nm)	Максимальный моментный толерантный крутящий момент (Nm)	Эффективность в %	Длина (мм)	Масса ((g)	Количество рельсов
1/4	0.3	1.0	81%	24.8	145	1
1/5
Отношения с другими людьми, 1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Приложения, включая

Колесные приводы

Двигатели рельсовые

Конвейеры

Двигатели свинцовыми

Двигатели подъемников

Смешивание

Двигатели лебедки

Насосы

Инжекторы из катушек

Свинцовые и буровые приводы

Двигатели режущей головки
