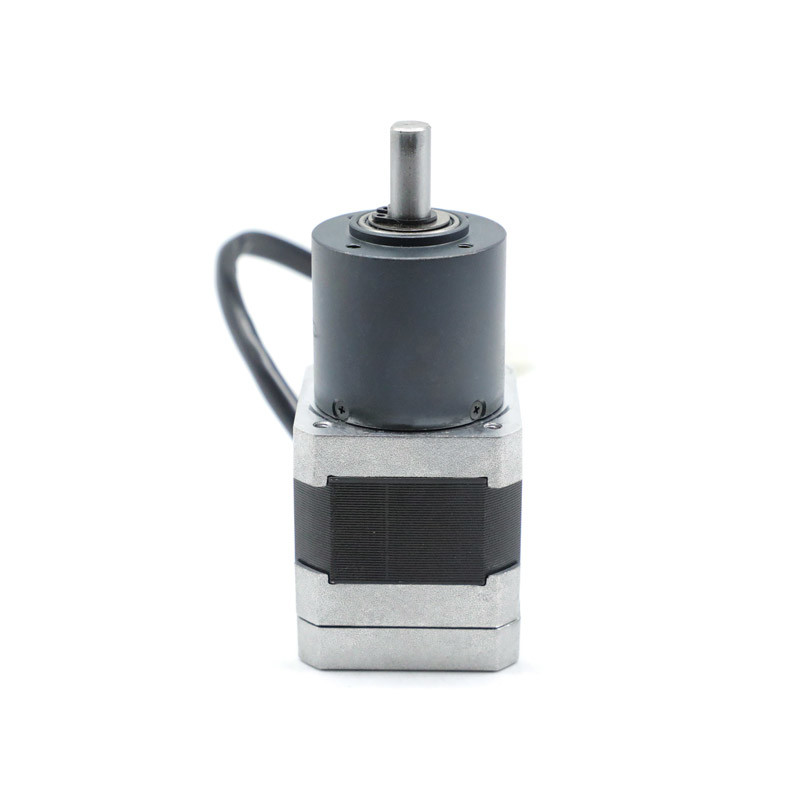

Мотор 36mm NEMA 17 мотора уменьшения шестерни Dc 24v безщеточный

Мотор 36mm NEMA 17 мотора уменьшения шестерни Dc 24v безщеточный

Наименование марки:	Hetai
Номер модели:	Серия 42BLF01
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Бесщеточный мотор-редуктор

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

600VAC 1 минута

Уровень защиты:

IP40

Номинальный крутящий момент:

0,66 N.M

Коэффициент сокращения:

1/13

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

5000pcs/month

Выделить:

24 мотора уменьшения шестерни dc вольта

nema 17 24vdc 36mm

Мотор 36mm NEMA 17 безщеточный

Описание продукта

42BLF01-023AG13 DC бесщеточный микромотор с редуктором 36 мм

Модель	Передаточное число	Материал корпуса редуктора	Подшипник на выходе	Напряжение (В)	Мощность (Вт)	Скорость (об/мин)
42BLF01-023AG13	13:1	Порошковая металлургия	Шарикоподшипник	24	19	308
42BLF01-027AG16	16:1	Порошковая металлургия	Шарикоподшипник	24	19	250
42BLF01-035AG25	25:1	Порошковая металлургия	Шарикоподшипник	24	17	160
42BLF01-036AG53	53:1	Порошковая металлургия	Шарикоподшипник	24	17	75

Электрические характеристики:

		Модель
Модель производителя		42BLF01-023AG13
Количество фаз	Фаза	3
Количество полюсов	Полюса	8
Сопротивление между линиями	ОМ	2.2
Номинальное напряжение	В постоянного тока	24
Скорость без нагрузки	об/мин	5000±10%
Ток без нагрузки	Ампер	0.5
Номинальная скорость	об/мин	4000±10%
Номинальный ток	А	0.5
Номинальный крутящий момент	Н.м	0.063
Номинальная мощность	Вт	25
Пиковый крутящий момент	Н.м	0.189
Пиковый ток	Ампер	1.5
Константа крутящего момента	Н.м/А	0.042
Константа ЭДС самоиндукции	В/кОб/мин	4.4
Длина корпуса	мм	47
Вес	кг	0.30
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ С ПЛАНЕТАРНЫМ РЕДУКТОРОМ
Номинальный крутящий момент	Н.м	0.66
Номинальная скорость	об/мин	307
ПЕРЕДАТОЧНОЕ ЧИСЛО		13:1

*Продукты могут быть изготовлены по индивидуальному заказу.

Схема подключения

ФУНКЦИЯ	ЦВЕТ
+5В	КРАСНЫЙ	UL1007 26AWG
HALL A	ЖЕЛТЫЙ
HALLB	ЗЕЛЕНЫЙ
HALLC	СИНИЙ
GND	ЧЕРНЫЙ
ФАЗА A	ЖЕЛТЫЙ	UL3265 22AWG
ФАЗА B	ЗЕЛЕНЫЙ
ФАЗА C	СИНИЙ

Механические размеры

Мотор 36mm NEMA 17 мотора уменьшения шестерни Dc 24v безщеточный 0

36 мм Порошковая металлургия

Материал корпуса	Подшипник на выходе	Радиальная нагрузка (10 мм от фланца) Н	Осевая нагрузка на вал (Н)	Максимальная сила запрессовки вала (Н)	Радиальный зазор вала (мм)	Осевой зазор вала (мм)	Люфт при отсутствии нагрузки (°)
Порошковая металлургия	подшипники скольжения	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Передаточное число	Номинальный допустимый крутящий момент (Нм)	Максимальный кратковременный допустимый крутящий момент (Нм)	КПД (%)	Длина (мм)	Вес (г)	Количество ступеней редуктора
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Планетарные редукторы обеспечивают гибкую и надежную систему передачи мощности

Эти редукторы обеспечивают широкий диапазон мощности и передаточных чисел, что делает их идеальным выбором для большинства применений во многих отраслях промышленности.

Раздельная клепка

Мотор 36mm NEMA 17 мотора уменьшения шестерни Dc 24v безщеточный 1
