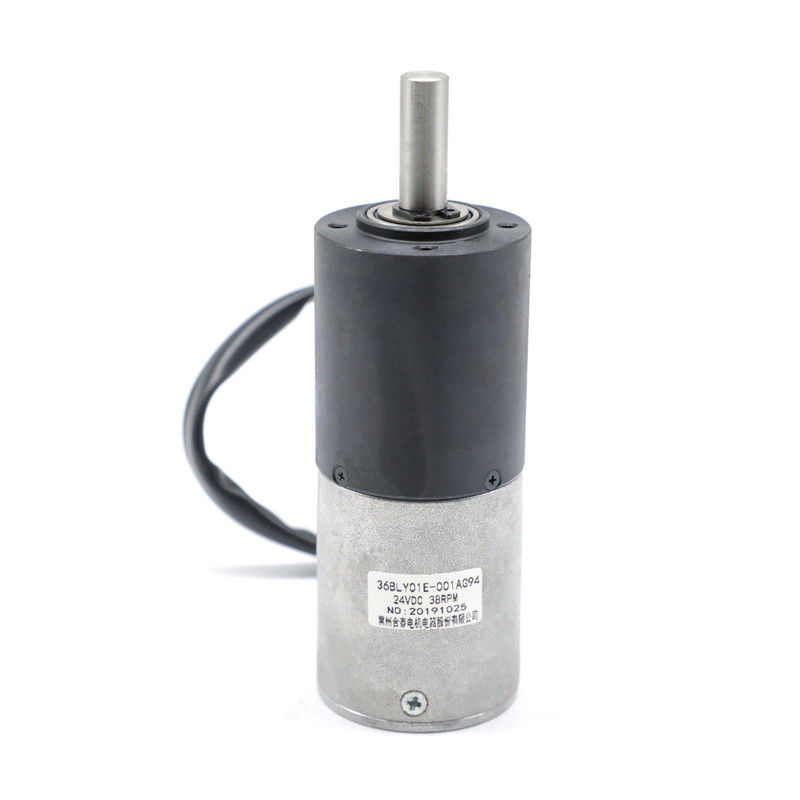

NEMA 14 24v 36mm мотора небольшой коробки передач безщеточный 2 Nm
Место происхождения | Китай |
---|---|
Фирменное наименование | Hetai |
Сертификация | CE ROHS ISO |
Номер модели | 36BLY01E-001AG94 |
Количество мин заказа | 50 |
Цена | USD |
Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
Время доставки | 28-31 |
Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
Поставка способности | 5000pcs/month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xназвание продукта | Безщеточный мотор коробки передач | Обматывая тип | Звезда |
---|---|---|---|
Угол эффекта Холла | Электрический угол 120° | Класс изоляции | B |
Температура окружающей среды | -20℃~+50℃ | Сопротивление изоляции | DC 100MΩ Min.500VC |
Диэлектрическая прочность | 600VAC 1 минута | Уровень защиты | IP40 |
Коэффициент Reducation | 1:94 | Расклассифицированный вращающий момент допуска | 2,5 N.m |
Высокий свет | NEMA 14 24v,nema 14 36mm,планетарная коробка передач для безщеточного мотора |
36BLY01E-001AG94 мотора коробки передач NEMA 14 высокая эффективность размера 2 N.m планетарного небольшая
36BLY01E-001AG94 использует коробку передач порошковых металлургий. Расклассифицированный вращающий момент мотора 36BLY01E 0.03NM, установленное с коробкой передач 1:94 коэффициента уменьшения, вращающий момент может достигнуть до 2 NM. Между тем скорость 3500 rpm уменьшена до 38 rpm. Она может также соответствовать другому коэффициенту уменьшения:
Этап 1
1/4, 1/5
Этап 2
1/16, 1/20, 1/25
Этап 3
1/53, 1/62, 1/76, 1/94, 1/117
Пожалуйста перечислите вниз для того чтобы увидеть больше деталей о коробке передач
Электрическая спецификация:
Модель | ||
Модель изготовления | 36BLY01E-001AG94 | |
Количество участков | Участок | 3 |
Количество поляков | Поляки | 4 |
Линия - к - сопротивление трубопровода | ОМЫ | 6,4 |
Номинальное напряжение | VDC | 24 |
Скорость нулевой нагрузки | RPM | 4800 |
Течение нулевой нагрузки | Amps | 0,32 |
Проектная скорость | Rpm | 3500±200 |
Расклассифицированное течение | 0,32 | |
Расклассифицированный вращающий момент | N.m | 0,03 |
Расклассифицированная сила | W | 11 |
Пиковый вращающий момент | N.m | 0,09 |
Константа вращающего момента | N.m/A | 0,015 |
Задняя константа EMF | V/kRPM | 1,6 |
Длина тела | mm | 42 |
Вес | Kg | 0,16 |
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ | ||
Расклассифицированный вращающий момент | N.m | 2 |
Проектная скорость | Rpm | 38 |
КОЭФФИЦИЕНТ | 94:1 |
*Products могут быть подгоняны особенным запросом.
Монтажная схема
ФУНКЦИЯ | ЦВЕТ | |
+5V | КРАСНЫЙ ЦВЕТ |
UL1332 26AWG
|
ЗАЛА A | СИНЬ | |
ЗАЛА B | ЗЕЛЕНЫЙ ЦВЕТ | |
ЗАЛА C | БЕЛИЗНА | |
GND | ЧЕРНОТА | |
УЧАСТОК A | БРАУН | |
УЧАСТОК B | ЖЕЛТЫЙ ЦВЕТ | |
УЧАСТОК C | АПЕЛЬСИН |
Механический размер
Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:
порошковые металлургии 36mm
Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
Порошковые металлургии | подшипники рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% | Длина (mm) | Вес (g) | Количество зубчатых переборов |
1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Как делает планетарную коробку передач работа?
Выравнивание шестерней можно сравнить к нашей солнечной системе где планеты вращаются вокруг солнца, следовательно имя «планетарная коробка передач».
В середине планетарной коробки передач, шестерня «солнца» – также известная как центральная шестерня. Это часто шестерня входного сигнала. Вокруг снаружи, 2 или больше шестерни «планеты» – или наружные шестерни. Окружать шестерни планеты там шестерня кольца которая держит образование совместно. Шестерни планеты соединены несущей которая в свою очередь соединена с валом выхода.
