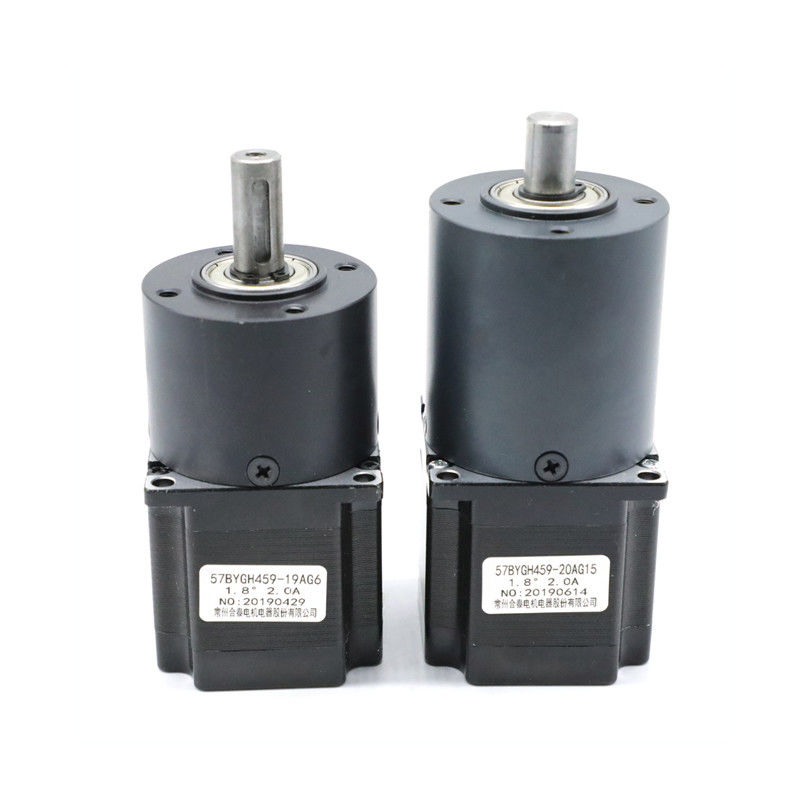

Мотор см 20 Kg Stepper с планетарной коробкой передач
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | HeTai |
| Сертификация | CE ROHS ISO |
| Номер модели | 57BYGH |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 25 ДНЕЙ |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 10000 ПК/месяц |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| название продукта | Мотор коробки передач шагать | Материал коробки передач | Порошковые металлургии, сплав цинка, проектируя пластмассы |
|---|---|---|---|
| Максимальный коэффициент уменьшения | 1:216 | Точность шага | ± 5% |
| Повышение температуры | ℃ 80 максимальное | Сопротивление изоляции | DC 100MΩ Min.500VC |
| Температура окружающей среды | -20℃~+50℃ | Диэлектрическая прочность | 500VAC 1 минута |
| Максимальная радиальная сила | 75N (20mm от переднего фланца) | Максимальная осевая сила | 15N |
| Высокий свет | степпер мотор с планетарной коробкой передач,мотор см 20 kg stepper,см stepper мотора 20kg |
||
Характер продукции
Спичка 57BYGH с разнообразные выборы коробкой передач сплава порошковых металлургий & цинка планетарные
Для моторов серии 57BYGH, вы можете соответствовать планетарной коробке передач 42,52,56,63mm.
Оцинковывайте сплав и пластмассы инженерства более рентабельный сравнивают к порошковым металлургиям
42mm
Порошковые металлургии
52mm
Сплав цинка
56mm
Порошковые металлургии
Сплав цинка
Пластмассы инженерства
63mm
Сплав цинка
Также, как пользы для передач в корабли, планетарные коробки передач использованы в различных индустриях для различных применений. Они предлагают высокую точность и высокий коэффициент вращающ-к-тома делая ими одетое хорошо к применениям которые включают; увеличивая вращающий момент, уменьшая скорость, точный располагать, и контролируя возпроизводимое машинное оборудование.
Спецификация ЧАСТИ МОТОРА электрическая:
| МОДЕЛЬ | УГОЛ ШАГА (°/STEP) |
ПОДВОДЯЩИЙ ПРОВОД (НЕТ) |
НАПРЯЖЕНИЕ ТОКА (V) |
ТЕЧЕНИЕ (A/PHASE) |
СОПРОТИВЛЕНИЕ (Ω/PHASE) |
ИНДУКТИВНОСТЬ (MH/PHASE) |
УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА (KG.CM) |
ВЫСОТА МОТОРА L (MM) |
ВЕС МОТОРА (KG) |
|---|---|---|---|---|---|---|---|---|---|
| 57BYGH001A | 1,8 | 4 | 6,0 | 0,5 | 12 | 20 | 3,5 | 41 | 0,45 |
| 57BYGH048-11 | 1,8 | 4 | 4,4 | 2,0 | 2,2 | 5,0 | 6,0 | 41 | 0,45 |
| 57BYGH201-22A | 1,8 | 4 | 6,6 | 0,6 | 11 | 25 | 7,0 | 51 | 0,65 |
| 57BYGH218-45 | 1,8 | 4 | 2,6 | 2,0 | 1,3 | 4 | 8,0 | 51 | 0,65 |
| 57BYGH420-77 | 1,8 | 6 | 3,8 | 2,0 | 1,9 | 3,5 | 9,0 | 56 | 0,70 |
| 57BYGH432-63A | 1,8 | 6 | 2,4 | 3,0 | 0,8 | 1,2 | 9,0 | 56 | 0,70 |
| 57BYGH633-131 | 1,8 | 6 | 3,0 | 3,0 | 1,0 | 1,8 | 13,5 | 78 | 1,00 |
| 57BYGH639-10E | 1,8 | 4 | 2,1 | 4,2 | 0,5 | 1,6 | 18 | 78 | 1,13 |
| 57BYGH801-01 | 1,8 | 6 | 3,3 | 3,0 | 1,1 | 2,5 | 16 | 84 | 1,13 |
| 57BYGH815 | 1,8 | 4 | 7,36 | 1,6 | 4,6 | 16 | 20 | 84 | 1,13 |
*Products могут быть подгоняны особенным запросом.
*Products могут соответствовать коробке передач 42,52,57,63mm
Монтажная схема
Механический размер
Спецификация КОРОБКИ ПЕРЕДАЧ электрическая:
Из порошковых металлургий диаметра 42mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипник рукава | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60,1 | 267 |
Механический размер
Из сплава цинка диаметра 52mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Сплав цинка | подшипники рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов | Коэффициент уменьшения |
| 1/13 | 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Механический размер
Из порошковых металлургий диаметра 56mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипники рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Механический размер
Из пластмасс диаметра 56mm проектируя
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Пластмассы инженерства | подшипник рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Механический размер
Диаметр выхода сплав цинка 56 mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Сплав цинка | подшипники рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52,7 | 400 |
Механический размер
Из сплава цинка диаметра 63mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Сплав цинка | подшипники рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Механический размер
