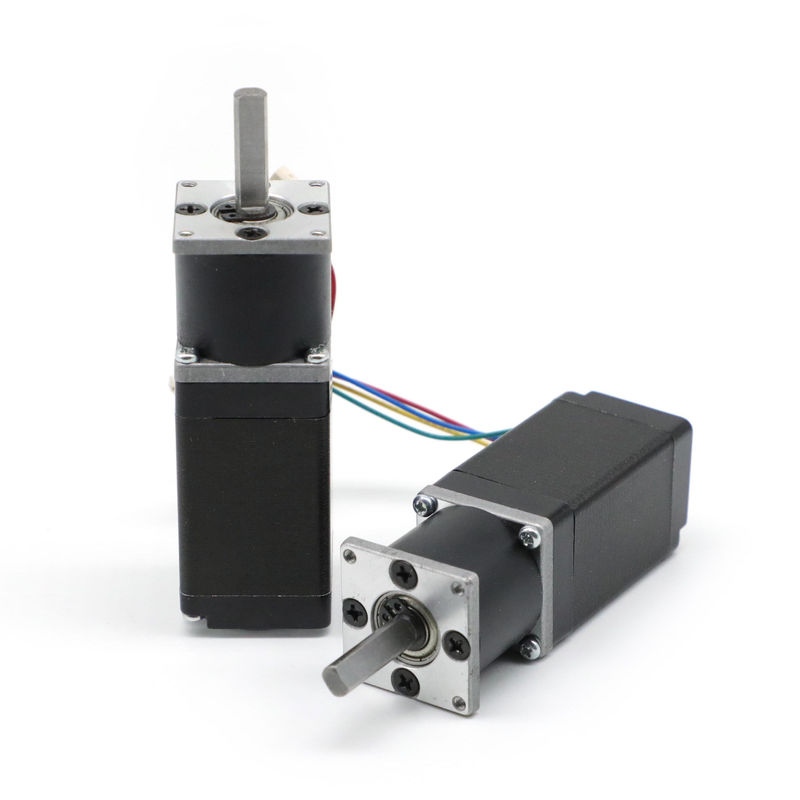

Nema 11 Stepper мотора струйного принтера зацепленный 28mm

Nema 11 Stepper мотора струйного принтера зацепленный 28mm

Наименование марки:	Hetai
Номер модели:	Серия 28BYGH507
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Название продукта:

Планетарный шаговый мотор-редуктор

Коэффициент сокращения:

1:6

Удержание крутящего момента:

2400 г.см

Текущий:

2,0 А/фаза

Угол шага:

° 1,8

Точность шага:

± 5%

Номинальное напряжение:

5.4V

Индуктивность:

1,9 мГн/фаза

Сопротивление:

2,7 Ом/фаза

Максимальная радиальная нагрузка:

28 Н

Максимальная осевая нагрузка вала:

10 Н

Уровень защиты:

IP40

Температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая прочность:

500ВАК 1 минута

Длина:

80 мм

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

10000pcs/month

Выделить:

мотор струйного принтера stepper

зацепленный nema 11 stepper мотора

Nema 11 Stepper мотора 28mm

Описание продукта

28BYGH nema 11 Шаговый мотор с редуктором для струйных принтеров

Шаговый мотор с редуктором 28BYGH имеет высокий выходной крутящий момент и точное позиционирование.

Электрические характеристики

28BYGH507-03AG6
Угол шага	°/ШАГ	1.8
Номинальное напряжение	В	5.4
ТОК	А/ФАЗА	2.0
СОПРОТИВЛЕНИЕ	Ом/ФАЗА	2.7
ИНДУКТИВНОСТЬ	мГн/ФАЗА	1.9
УДЕРЖИВАЮЩИЙ МОМЕНТ	г.см	2400
Класс изоляции		B

Электрические характеристики ЧАСТЬ МОТОРА:

МОДЕЛЬ	Угол шага (°/ШАГ)	СВИНЦОВАЯ ПРОВОЛОКА (№)	НАПРЯЖЕНИЕ (В)	ТОК (А/ФАЗА)	СОПРОТИВЛЕНИЕ (Ом/ФАЗА)	ИНДУКТИВНОСТЬ (мГн/ФАЗА)	УДЕРЖИВАЮЩИЙ МОМЕНТ (г.см)	ВЫСОТА МОТОРА L(ММ)	ВЕС МОТОРА (КГ)
28BYGH102-01	1.8	4	3.90	0.67	6.3	3.2	600	32	0.11
28BYGH105-01	1.8	6	3.1	0.95	3.3	1.0	430	32	0.11
28BYGH301	1.8	4	4.56	0.67	6.8	4.9	950	45	0.17
28BYGH303	1.8	6	3.40	0.95	3.4	1.0	750	45	0.14
28BYGH501	1.8	4	8.04	0.67	12.0	7.2	1200	51	0.19
28BYGH502	1.8	6	3.80	0.95	4.0	1.3	900	51	0.20

Редуктор 28мм Электрические характеристики:
Передаточное число	1/6
Количество ступеней редуктора	1
КПД передачи	81%
Номинальный допустимый крутящий момент	0.2 Н.м
Максимальный кратковременный допустимый крутящий момент	0.6 Н.м
Радиальная нагрузка (на расстоянии 10 мм от фланца)	≤80Н
Осевая нагрузка на вал	≤30Н
длина (мм)	28.5
Вес (г)	105
Материал корпуса	Металл
Подшипник на выходе	Подшипники скольжения
Максимальное усилие запрессовки вала	≤200Н
Радиальный зазор вала(мм)	≤0.03
Осевой зазор вала(мм)	≤0.4
Люфт при отсутствии нагрузки (°)	≤1.5

***Примечание: Продукты могут быть настроены по вашему запросу. Пожалуйста, свяжитесь с нами для получения более подробной информации.

Nema 11 Stepper мотора струйного принтера зацепленный 28mm 0

Схема подключения

Nema 11 Stepper мотора струйного принтера зацепленный 28mm 1

Применение продукта

Большой струйный принтер

Nema 11 Stepper мотора струйного принтера зацепленный 28mm 2

ПРЕИМУЩЕСТВА планетарного мотор-редуктора:

1. Планетарный редуктор обеспечивает гибкую и надежную систему передачи мощности

2. Широкий диапазон скоростей с длительным сроком службы

3. Уникальная конструкция для высокой удельной мощности

4. Высокая точность

Планетарные редукторы разработаны для высокой доли входной энергии, что помогает беспрепятственно соединять другие зубчатые передачи.
