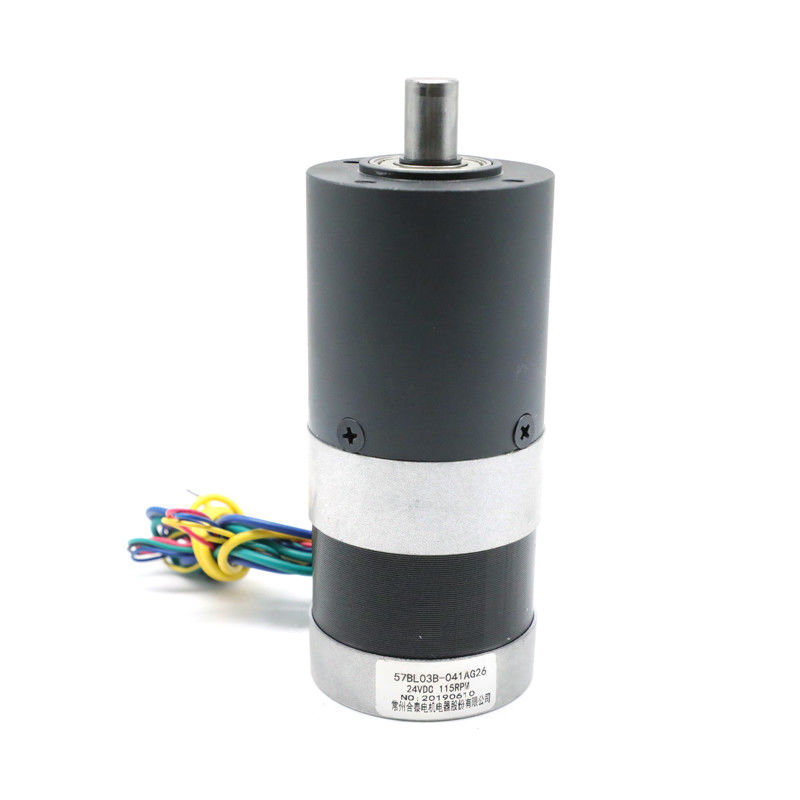

Микро- зацепленный безщеточный мотор NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | Hetai |
| Сертификация | CE ROHS ISO |
| Номер модели | 57BL03B-041AG26 |
| Количество мин заказа | 50 |
| Цена | USD |
| Упаковывая детали | Коробка с внутренней коробкой пены, паллетом |
| Время доставки | 28-31 |
| Условия оплаты | L/C, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности | 5000pcs/month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | Безщеточный мотор коробки передач | Обматывая тип | Звезда |
|---|---|---|---|
| Угол эффекта Холла | Электрический угол 120° | Класс изоляции | B |
| Температура окружающей среды | -20℃~+50℃ | Сопротивление изоляции | DC 100MΩ Min.500VC |
| Диэлектрическая прочность | 600VAC 1 минута | Коэффициент уменьшения | 1/26 |
| Максимальная осевая сила | 8 N.m | Максимальный мгновенный вращающий момент допуска | 25 N.m |
| Высокий свет | небольшой зацепленный безщеточный мотор,Коробка передач 57BL03B Nema 23 планетарная,nema 23 57mm 57BL03B |
||
Характер продукции
Микро- малошумные порошковые металлургии 57BL03B-041AG26 зацепили безщеточный мотор DC NEMA23
Широкий коэффициент скорости с длинной продолжительностью жизни обслуживания
57BL03B-041AG26 состоит из 3 мотора dc участка 57mm безщеточного и 56mm планетарной коробки передач. Расквартировывая материал коробки передач порошковая металлургия. Он использует подшипник рукава. Радиальная нагрузка (10mm от фланца) вала выхода коробки передач 450N, и аксиальная нагрузка вала 200N.
Для того же самого количества емкости нагрузки, наша коробка передач порошковых металлургий планетарная имеет более высокую продолжительность жизни обслуживания чем традиционные коробки передач. Ключевые аспекты улучшить эффективность и надежность в любой механической системе.
Электрическая спецификация:
| Модель | ||
| Модель изготовления | 57BL03B-041AG26 | |
| Количество участков | Участок | 3 |
| Количество поляков | Поляки | 4 |
| Линия - к - сопротивление трубопровода | ОМЫ | 0,8 |
| Номинальное напряжение | VDC | 24 |
| Скорость нулевой нагрузки | RPM | 4000 |
| Течение нулевой нагрузки | Amps | 0,6 |
| Проектная скорость | Rpm | 3000±200 |
| Расклассифицированное течение | 0,6 | |
| Расклассифицированный вращающий момент | N.m | 0,18 |
| Расклассифицированная сила | W | 57 |
| Пиковый вращающий момент | N.m | 0,54 |
| Константа вращающего момента | N.m/A | 0,057 |
| Задняя константа EMF | V/kRPM | 5,9 |
| Длина тела | mm | 56,5 |
| Вес | Kg | 0,56 |
| СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ | ||
| Расклассифицированный вращающий момент | N.m | 3,3 |
| Проектная скорость | Rpm | 115±10% |
| КОЭФФИЦИЕНТ | 26:1 | |
*Products могут быть подгоняны особенным запросом.
Монтажная схема
| ФУНКЦИЯ | ЦВЕТ | |
| +5V | КРАСНЫЙ ЦВЕТ | UL1007 26AWG |
| ЗАЛА A | ЖЕЛТЫЙ ЦВЕТ | |
| ЗАЛА B | ЗЕЛЕНЫЙ ЦВЕТ | |
| ЗАЛА C | СИНЬ | |
| GND | ЧЕРНОТА | |
| УЧАСТОК A | ЖЕЛТЫЙ ЦВЕТ | UL1015 22AWG |
| УЧАСТОК B | ЗЕЛЕНЫЙ ЦВЕТ | |
| УЧАСТОК C | СИНЬ |
Механический размер
Из порошковых металлургий диаметра 56mm
| Расквартировывать материал | Носить на выходе | Радиальная нагрузка (10mm от фланца) n | Аксиальная нагрузка вала (n) | Сила пресс-пригонки вала максимальная (n) | Радиальная игра вала (mm) | Толкнутая игра вала (mm) | Отрицательная реакция на нулевой нагрузке (°) |
| Порошковые металлургии | подшипники рукава | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Коэффициент уменьшения | Расклассифицированный вращающий момент допуска (Nm) | Максимальный мгновенный вращающий момент допуска (Nm) | Efficiency% |
Длина L (mm) |
Вес (g) | Количество зубчатых переборов |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Механический размер
Планетарная коробка передач, также известная как эпициклическая коробка передач, один из самых интересных типов коробок передач доступных внутри контроль за движением. Они часто использованы в автомобильном как важная часть автоматических передач.
Как делает планетарную коробку передач работа?
Выравнивание шестерней можно сравнить к нашей солнечной системе где планеты вращаются вокруг солнца, следовательно имя «планетарная коробка передач».
