Модель: 22mm ~ 110mm, Моторная мощность: 5W ~ 2000W, Скорость: 300rpm ~ 10000rpm

Наименование марки:	Hetai
МОК:	50
цена:	USD
Время доставки:	28-31
Условия оплаты:	L/C, D/P, T/T, западное соединение, MoneyGram

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE ROHS ISO

Наименование продукта:

Бесчещевой постоянный двигатель

Коммутация:

Без щетки

Соотношение уменьшения:

1：76

Выходной момент:

1,5 N.M

скорость выхода:

94 RPM

Максимальная радиальная нагрузка:

≤ 120 Н

Аксиальная нагрузка вала:

≤ 80 Н

Уровень защиты:

IP40

Обматывая тип:

Звезда

Угол эффекта Холла:

Электрический угол 120°

Класс изоляции:

В.

температура окружающей среды:

-20℃~+50℃

Сопротивление изоляции:

DC 100MΩ Min.500VC

Диэлектрическая сила:

500ВАК 1 минута

Упаковывая детали:

Коробка с внутренней коробкой пены, паллетом

Поставка способности:

1000pcs/month

Выделить:

nema 14 36mm 2.5nm

газонокосилка безщеточного мотора электрическая

коробка передач на nema 14

Описание продукта

Высокие мотор коробки передач DC NEMA 14 вращающего момента 36BL безщеточный для травокосилки

Модель	Коэффициент уменьшения	Диаметр коробки передач	Напряжение тока (v)	Сила (w)	Скорость (RPM)	Расклассифицированный вращающий момент (Nm)	Расклассифицированный вращающий момент допуска (Nm)
36BLY 01A-001AG76	76:1	36mm	24	15	94	1,5	2,5
36BLY01E-001AG94	94:1	36mm	24	8	38	2	2,5

Для серии 36BLY, облегченно и космос-сбережения, которое также имеют высокий выход вращающего момента.

Электрическая ЧАСТЬ МОТОРА спецификации:

		Модель
Спецификация	Блок	36BLY01
Количество участков	Участок	3
Количество поляков	Поляки	4
Расклассифицированное напряжение тока	VDC	24
Проектная скорость	Rpm	8900
Расклассифицированный вращающий момент	N.m	0,03
Пиковый вращающий момент	mN.m	0,09
Течение нулевой нагрузки	Amps	0,5
Константа вращающего момента	N.m/A	0,015
Длина тела	mm	42
Вес	Kg	0,16

спецификация коробки передач 36mm электрическая:
Коэффициент уменьшения	5	16	10	25	53	62	76	94	117
Количество зубчатых переборов	1	2			3
Кпд передачи	81%	72%			65%
Расклассифицированный вращающий момент допуска	0.3N.m	1,2 N.m			2,5 N.m
Максимальный мгновенный вращающий момент допуска	1 N.m	3,5 N.m			7,5 N.m
длина (mm)	24,8	32,4			41,9
Вес (g)	145	173			213
Радиальная нагрузка Макс (фланец формы 10mm)	≤120N
Максимальная аксиальная нагрузка вала	≤80N
Расквартировывать материал	Порошковые металлургии
Носить на выходе	подшипники рукава
Сила пресс-пригонки вала максимальная	≤500N
Радиальная игра вала (mm)	≤0.03
Толкнутая игра вала (mm)	≤0.1
Отрицательная реакция на нулевой нагрузке (°)	≤1.5

Примечание ***: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.

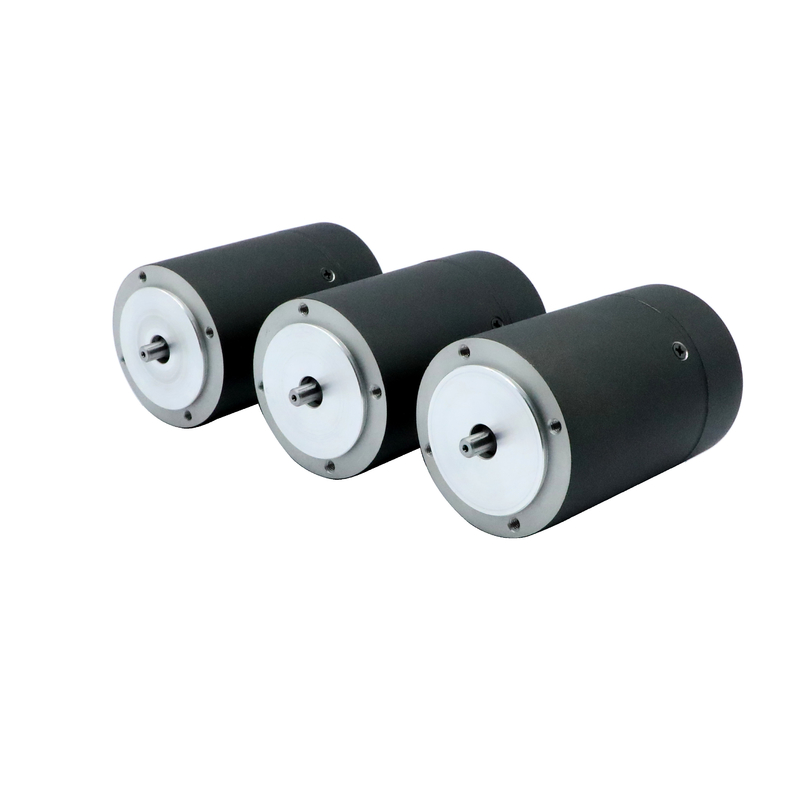

Модель: 22mm ~ 110mm, Моторная мощность: 5W ~ 2000W, Скорость: 300rpm ~ 10000rpm 0

Электрическая спецификация:

СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент	N.m	1,5
Проектная скорость	Rpm	94
КОЭФФИЦИЕНТ		76:1

*Products могут быть подгоняны особенным запросом.

Монтажная схема

ФУНКЦИЯ	ЦВЕТ
+5V	КРАСНЫЙ ЦВЕТ	UL1330 26AWG
ЗАЛА A	СИНЬ
ЗАЛА B	ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА C	БЕЛИЗНА
GND	ЧЕРНОТА
УЧАСТОК A	КРАСНЫЙ ЦВЕТ	UL1330 22AWG
УЧАСТОК B	ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК C	ЧЕРНОТА

Применение продукта

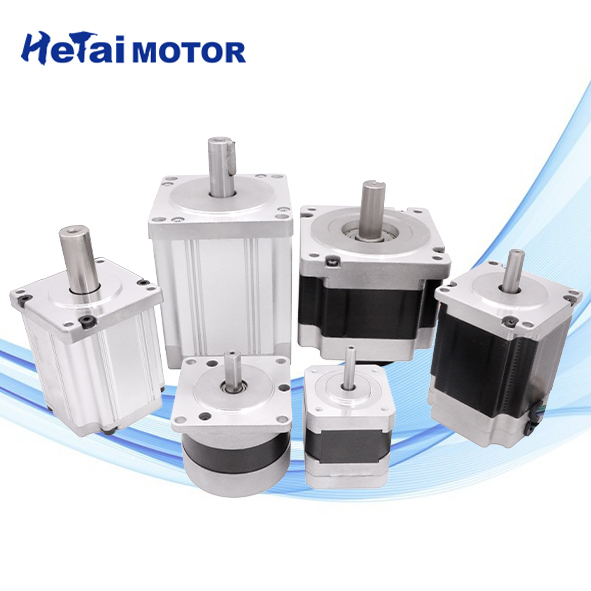

Модель: 22mm ~ 110mm, Моторная мощность: 5W ~ 2000W, Скорость: 300rpm ~ 10000rpm 1

ПРЕИМУЩЕСТВО планетарного мотора коробки передач:

1. Планетарная коробка передач гарантирует гибкую & надежную систему передачи энергии

2. Широкий коэффициент скорости с длинной продолжительностью жизни обслуживания

3. Уникальный дизайн для плотности наивысшей мощности

4. Высокая точность

Планетарные коробки передач конструированы для большого количества энергии входного сигнала которая помогает плавно парам другие расположения шестерни.

вопросы и ответы

1.Are вы фабрика?

Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главные продукты включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода, и планетарную коробку передач.

2.Can я испытать образец?
 Да, образцы и перевозка поручены.

3.Can я получаю подгонянный продукт?
 Конечно, все продукты можно подгонять основанный на особенных запросах.

4.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.

5. Что условия оплаты?
 T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают

6. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.

7.What гарантия для ваших продуктов?
 Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
